课程详情
培训对象：
须能熟练掌握西门子S7-200/Smart 200内容。
培训目标：
高级课程，即能设计多套综合复杂项目，毕业后直接从事PLC编程设计工作
授课方式：
采取讲师授课、案例解析、动手操练实践、反复操作设备、现场设计演示及互动研讨相结合的培训方式。
详细培训课程

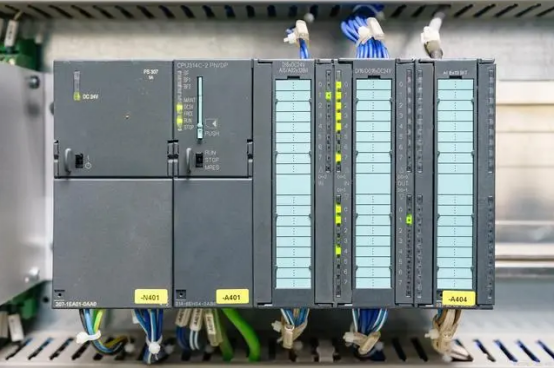

S7-300/400的学习内容
简略型：
时钟脉冲定时器线圈SP指令
扩展的时钟脉冲定时器线圈SE指令
25）接通延迟定时器线圈SD指令
26）带保持的接通延迟定时器线圈SS指令
27）断开延迟定时器线圈SF指令
28）定时器项目试题编程练习，PLC上调试操作
19）案例详解
20）操作练习
23．转换指令
1）BCD码转整数指令BCD_I
2）整数转BCD码指令I_BCD
3）整数转双证书指令I_DI
4）BCD码转双整数指令BCD_DI
5）双整数转BCD码指令DI_BCD
6）双整数转实数指令DI_R
7）实数转双整数的四种方法：ROUND、TRUNC、CEIL及FLOOR
8）案例详解
9）操作练习
24． 数据移位指令
1）整数右移指令SHR_I
2）双整数右移指令SHR_DI
3）字左移指令SHL_W
4）字右移指令SHR_W
5）双字左移指令SHL_DW
6）双字右移指令SHR_DW
7）双字左循环移指令ROL_DW
8）双字右循环移指令ROR_DW
9）数据移位指令编程练习，在PLC上操作调试
10）案例详解
11）操作练习
25．跳转指令
1）条件满足跳转JMP指令
2）条件不满足跳转JMPN指令
3）跳转目标地址LABEL
4）循环跳转编程练习，在PLC上操作调试
5）案例详解
6）操作练习
26．程序控制指令
1）调用指令CALL
2）主站控制继电器指令MCR>、MCR<
3）返回指令RET
4）程序控制编程练习，在PLC上操作调试
5）案例详解
6） 操作练习
27．状态字及状态位
1）状态字STW的编程及应用
2）异常位OV
3）异常位OS
4）异常位UO
5）异常位BR
6）异常位OS
7）结果大于等于0
8）结果小于等于0等等状态位
28．字逻辑指令
1）字与操作指令WAND_W
2）字或操作指令WOR_W
3）双字与操作指令WAND_DW
4）双字或操作指令WOR_DW
5）双字异或操作指令WXOR_DW
6）案例详解
7）操作练习
29．指针指令
1）存储器间接寻址
2）单字间接寻址
3）双字间接寻址
4）地址寄存器间接寻址
5）区域内寄存器间接寻址
6）区域内寄存器间接寻址
7）P#直接指针寻址
8）Pointer数据类型指针寻址
9）ANY数据类型指针寻址
10）案例详解
11）操作练习
30．子程序设计
1）S7-300的程序结构
2）组织块(OB)编程
3）功能(FC)
4）功能块（FB）
5）系统功能(SFC)
6）系统功能块（SFB）
7） 数据块(DB)
8）变量表（VAT）
9）形参、实参与全局变量、局部变量的创建、应用及调用
10）CPU属性、时钟存储器、保留存储器等参数设置
11）案例详解
12）操作练习
31．中断子程序的设计
1）时间日期中断组织块
2）延迟中断组织块
3）定时循环中断
4）高速计数器的中断
5）硬件中断组织块
6）诊断中断组织块、编程故障、I/O访问故障组织块等
7）案例详解
8） 操作练习
32．高速计数器功能
1）带C的S7-300 PLC集成的高速计数器功能开通
2）高速计数器的功能硬件组态
3）高速计数器的参数设置
4）高速计数器的编程模块调用及编程
5）案例详解
6）操作练习
33．高速脉冲输出功能
1）带C的S7-300 PLC集成的高速输出功能开通
2）高速脉冲输出的功能硬件组态
3）高速脉冲输出的参数设置
4）高速脉冲输出的编程模块调用及编程
5）案例详解
6）操作练习
34．模拟量
1）模拟量的类型及如何选型
2）模拟量模块的扩展、地址分配
3）模拟量模块的硬件电气图设计
4）模拟量的线性对应、线性坐标设计
5）流量、温度、压力等模拟量的设计及应用
6）S7-300/400的PID编程控制
7）S7-300/400的PID参数P、I、D的调节
8）模拟量编程练习，在PLC上操作调试
9） 结合之前所有内容编程设计综合项目习题，在PLC上操作调试
35． S7-300综合项目案例讲解
36． S7-300综合练习强化编程操作调试
第二部分：西门子触摸屏设计软件Winflexible学习内容
1．触摸屏的工作原理
2．触摸屏的种类介绍
3．触摸屏选型、安装
4．触摸屏文件创建、保存、另存等
5． 触摸屏连接PLC参数设计
6．触摸屏程序上载、下载
7．变量连接、编辑、创建
8．多种类型按钮、指示灯编辑设计
9．数据、文本显示、设置、设计
10．案例解析
11．操作练习
12．多种图层、对齐、使致大小一致
13．静态画图、编辑、柱状图
14． 画面菜单、子画面设计
15．递增、递减等操作
16． 多个画面自由切换
17． 手动/自动切换、输入/输出编辑
18． 案例解析
19． 操作练习
20．报警记录
21．报警画面设计
22．警报复位、记录、查询
23．报警走马灯
24．实时趋势曲线设计
25．历史趋势曲线设计
26．配方功能设计
27．案例解析
28．操作练习
29．用户权限分配及设计
30．多个等级密码设计、登陆、注销
31．脚本程序编程设计
32．脚本程序的调用
33．剩余功能的讲解
34．创建并设计主画面、手动画面、报警画面、历史趋势画面、工艺下载画面、用户管理画面、输入/输出画面
等等齐全的监控画面
35．案例详解
36．操作练习
学完后，达到的效果
因为学员在学习过程是不断的从：不懂 → 理解 → 运用 → 灵活运用，配合大量的项目习题设计及在实验设上操作完成，每天重复高强度的学习；所以学完后，达到的效果：对于多套复杂的综合项目系统：学员能独立设计电气图纸、完成PLC程序及触摸屏程序的编写及调试完成。
毕业后学员可直接从事PLC方面的设计工作：如从事电气工程师、自控工程师、电气主管等。
达不到设计效果，可反复学习！
