          在机械设计中,倍速链线如何选择?

          在倍速链线的整个生产工艺中,有一个环节至关重要,那就是倍速链线链条的选型。能否正确选择合适的链条,直接影响到后期整个倍速链线的运行效率。倍速链线的选型步骤可以分为以下几步:

          1、使用条件的确认请确认所选型号是否符合以下条件。温度: -10℃~+80℃链条速度: 5~15m/min机械长度: 15m以下环境: 无磨损性粉尘、腐蚀性气体、高湿度等不良影响

          2、 链条的确定计算传送物的每米重量,选择能满足下表容许负载重量的链条。WA(kg/m)=(W1+W2)/PLWA: 传送物的每米重量(kgf)W1: 工件重量(kgf)W2: 托盘重量(kgf)PL: 托盘的移动距离(m)

          3、 容许张力的确认T=G/1000M(Hw+Cw)L1·fc+Aw·L2·fa+(Aw+Cw)L2·fr+1.1Cw(L1+L2)·fcT: 作用于链条上的最大张力(KN)L1: 传送部的长度(m)L2: 滞留部的长度(m)Hw: 含传送部托盘的传送物重量(kg/m)Aw: 含滞留部托盘的传送物重量(kg/m)Cw: 链条重量(kg/m)fa: 有滞留时传送物与链条间的摩擦系数fc: 链条与滑轨的摩擦系数fr: 有滞留时链条与滑轨间的摩擦系数G: 重力加速度=9.80665(m/s2)自流式输送机一般并列使用2条链条,计算每条链条的张力。链条的容许张力≥(TMK1MK2)/2如果超过了链条的容许张力,请将链条变更为大一号规格,或将机械长度进行分割后重新计算。

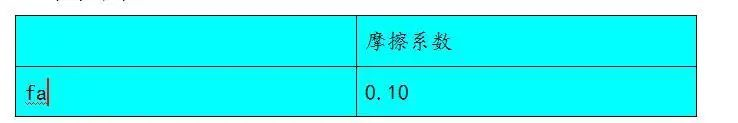

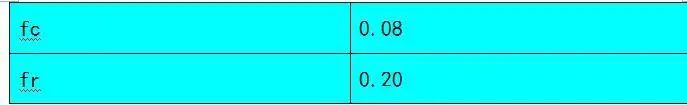

          链条摩擦系数

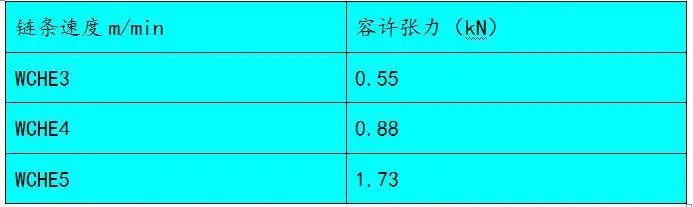

          链条的容许张力表
