          机械制图基本知识点

          一:机械制图基本知识:

          1:零件尺寸的读数及测量:

          车间测量零件尺寸的基本工具:卷尺和游标卡尺。

          1.1:卷尺一格的距离为1mm .

          1.2:游标卡尺的读数方法。

          1.2.1以10分游标卡尺的读数为列:

          正确读法:分三个步骤

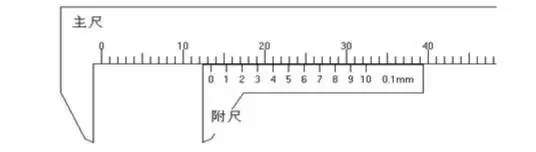

          1. 先读主尺的刻度值, 精密度为 1 mm  附尺“0”刻度位於 主尺刻度“13” 与 “14” 之间, 所以主尺刻度为 13 mm 2. 再看 附尺与主尺重叠的刻度. 精密度为 0.1 mm(附尺右下角标注)  附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm 3. 將主尺与附尺 数值相加 上面刻度代表 13.4 mm

          所以该游标卡尺的读数为:13.4mm.

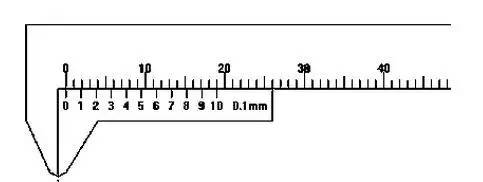

          1.2.2游标卡尺的归零。

          1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法:

          钣金零件的尺寸标注了公差后的合格尺寸读数。通过以下几个例子来具体讲解。

          例如1:

          ,它的意思表示如下:+0.3表示取上公差。-0.5标识取下公

          差。故合格尺寸为:80-0.5到80+0.3 即79.5到80.3为合格尺寸。

          再如2:
          ,它的意思表示合格尺寸在64-0.5到64+0.5之间。即:63.5

          到64.5为合格尺寸。

          其它尺寸读法类推。

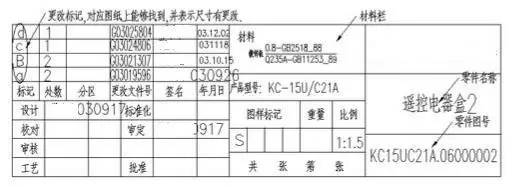

          1.4下面为一份图纸的标题栏内容。标题栏位于图框的右下角,零件的名称、图号、

          设计者、材料等都要在标题栏里表达清楚。
