          机械制图基础常识全攻略,建议收藏

          企业新闻 行业新闻 1980

          对于机械工程师来说,机械制图有如惯性动作,无论是手工绘图还是CAD机械制图都必须知道这些最基本最基础的知识;无论是初学者还是从业多年的学者都必须重视机械制图的基本规定和画法。这些干货常识,你知道不?

          无以规矩不成方圆,任何行业都有自己的业内规定,毫不例外:机械制图也是有一定规定的。特别是初学者,学好这些基本的机械制图知识是入门所必须的,并且一定要牢牢记住这些机械制图的基本知识点。(一、机械制图基础知识)

          1.纸幅面按尺寸大小可分为5种,图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏,标题栏中的文字方向为与看图方向一致。

          2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类

          3.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出来,对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

          4.比例是指图中图形尺寸与实物尺寸之比。

          5.比例1:2是指实物尺寸是图形尺寸的2倍,属于缩小比例。

          6.比例2:1是指图形尺寸是实物尺寸的2倍,属于放大比例。

          7.在画图时应尽量采用原值比例的比例,需要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。

          8.图样中书写的汉字、数字和字母,必须做到字体工整,笔画清楚,间隔均匀,排列整齐,汉字应用长仿宋体书写。

          9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。

          10.尺寸标注中的符号:R表示圆半径,ф表示圆直径,Sф表示球直径。

          11.图样上的尺寸是零件的实际尺寸,尺寸以毫米为单位时,不需标注代号或名称。

          12.标准水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。

          13.斜度是指斜线对水平线的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

          14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

          15.符号“∠1:10”表示斜度1:10,符号“ 1:5”表示锥度1:5。

          16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段,然后画中间线段,最后画连接线段。

          17.已知定形尺寸和定位尺寸的线段叫已知线段;有定形尺寸,但定位尺寸不全的线段叫中间线段;只有定形尺寸没有定位尺寸的线段叫连接线段。

          18.主视图所在的投影面称为正投影面,简称正面,用字母V表示。俯视图所在的投影面称为水平投影面,简称水平面,用字母H表示。左视图所在的投影面称为侧投影面,简称侧面,用字母W表示。

          19.三视图的投影规律是,主视图与俯视图等长;主视图与左视图等高;俯视图与左视图等宽。

          20.零件有长、宽、高三个方向的尺寸,主视图上能反映零件的长和高,俯视图上只能反映零件的长和宽,左视图上只能反映零件的高和宽。

          21.零件有上、下、左、右、前、后六个方位,在主视图上只能反映零件的上,下,左,右方位,俯视图上只能反映零件的前,后,左,右方位,左视图上只能反映零件的上,下,前,后方位。

          22.基本视图一共有三个,它们的名称分别是主视图,俯视图,左视图。

          23.除基本视图外,还有仰视图,右视图和后视图三种视图。

          24.按剖切范围的大小来分,剖视图可分为全剖视图、半剖视图、局部剖视图三种。

          25.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、组合剖五种。

          26.剖视图的标注包括三部分内容:①表示剖切平面位置的符号(剖切线),并在两端标有字母②表示投影方向的箭头③在剖视图上方注写有“×­——×”字样。

          27.省略一切标注的剖视图,说明它的剖切平面通过机件的对称平面进行剖切后而后画出的 。

          28.剖面图用来表达零件的内部形状,剖面可分为实体部分和空心部分两种。

          29.移出剖面和重合剖面的区别是:移出剖面-画在视图轮廓外面的剖面,重合剖面-画在视图轮廓里面的剖面。

          30.图样中的图形只能表达零件的结构形状,零件的真实大小应以图样上所标注的尺寸为依据。

          31.标注尺寸的数字称为尺寸基础,机器零件长,宽,高三个方向上,每个方向至少有一个尺寸基准。

          32.螺纹的五要素是螺纹牙型,直径,螺距,导程,线数,旋向。

          33.只有当内、外罗纹的牙型,直径,螺距,线数,旋向一致时,他们才能互相旋合。

          34.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹;牙型不符合国家标准的称为非标准螺纹;牙型符合国家标准,但直径、螺距不符合国家标准的称为特殊螺纹。

          35.外螺纹的规定画法是:大径用_d___表示,小径用_d1_表示,终止线用 粗实线 表示。

          36.在剖视图中,内螺纹的大径用_D___表示,小径用_D1___表示,终止线用粗实线表示。不可见螺纹孔,其大径、小径和终止线都用粗实线表示。

          37.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接。

          38.常用键的种类有普通平键、半圆键、钩头楔键、花键。

          39.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。

          40.齿轮轮齿部分的规定画法是:齿顶圆用粗实线绘制;分度圆用细点划线绘制;齿根圆用细实线绘制,也可省略不画。在剖视图中,齿根圆用粗实线绘制。

          41.当零件所有表面具有相同的表面粗糙度要求时,可在图样右上角统一标注;当零件表面的大部分粗糙度相同时,可将相同的粗糙度代号标注在右上角,并在前面加注其余两字。

          42.一张完整的装配图应具有下列四部分内容;①一组视图;②必要尺寸;③技术要求;④零件序号和明细栏。

          43.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。

          (二)机械制图工具和使用方法

          机械制图分为软件绘图和尺规绘图两种。而尺规绘图的工具主要有丁字尺、三角板、比例尺、分规、圆规、铅笔等等。我们正确的使用这些工具去绘图才能提高机械制图的质量和效率,快速有效的绘制出各种机械图样。

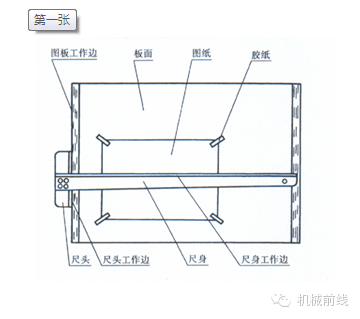

          一、 图板和丁字尺。
          图板是用来铺放制图纸张的,因此必须固定好,并用胶带将图纸粘接在图板上。图板必须要保持平整光滑和干燥,平时使用图板时要注意保护图板的边,并且防止图板受潮。

          丁字尺是用来绘制直线的。使用时必须保持尺头内侧面必须垂直,紧贴图板工作边。

          二、三角板。
          一副三角板有45度60度两种三角板,配合着使用可以画出15度的倍角来,也可用两个三角板画出垂直线和平行线。

          三、比例尺。
          比例尺只能做量取用不能用来画线。在比例尺不同侧面有不同比例的刻度可以很方便的画出不同比例的直线。

          四、绘图仪器。

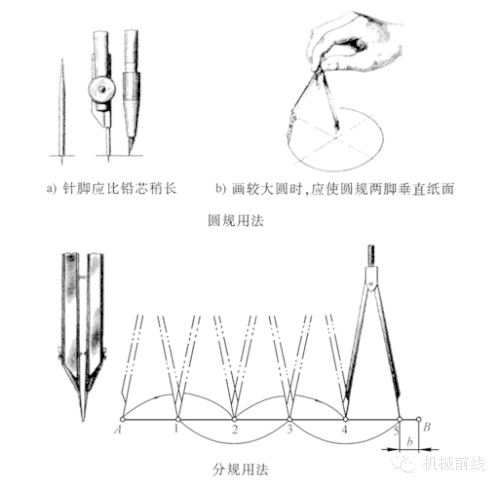

          1、分规;分规是用来等分线段和在尺子上量取尺寸的工具,使用时两个针尖要保持对齐。

          2、圆规;圆规用来画圆或圆弧。钢针分为台阶状(支撑尖)和锥状(普通尖),画圆时应当用台阶状的,以免针尖插入图板过深。圆规的铅芯应当用比画直线的铅芯软一号的。磨成矩形的用来画粗实线,锥状的用来画细实线。画圆时匀速前进并向运动方向稍微倾斜可以减少画圆阻力。画小圆的时候可用弹簧圆规和点化规,特大圆可以使用加长杆。

          五、曲线板。

          曲线板是用来画非圆曲线的工具,它的轮廓线是由多段不同曲率半径的曲线组成。画图时,先找出曲线上的若干点,再徒手用铅笔轻轻地把各点连起来。为使曲线光滑,最好每次有4个点与曲线吻合先画1到3之间再画3到4之间直至画出光滑的曲线。

          六、笔。

          铅笔软硬用B和H表示。B前数字越大表示越软,H则相反。一般要多准备几种铅笔,画粗实线用B或2B,画细线或写字用H或HB。用于画粗实线的铅笔应该磨成矩形,而其他的一般磨成锥型即可。

          画线时应该使铅笔前后方向与直纸面垂直,保持与前进方向30度左右的角度,铅芯紧靠尺边,用力均匀,速度适中。有一定经验后可以很轻松的画出粗细一致颜色深浅一致的直线,因此需要我们多加练习。
