          技术图纸标题栏的秘密,你不一定真的了解

          –正文–

          每张技术图纸上都应该有标题栏,通常标题栏位于图纸的右下角,标题栏的方向应与看图方向一致。

          1标题栏的组成

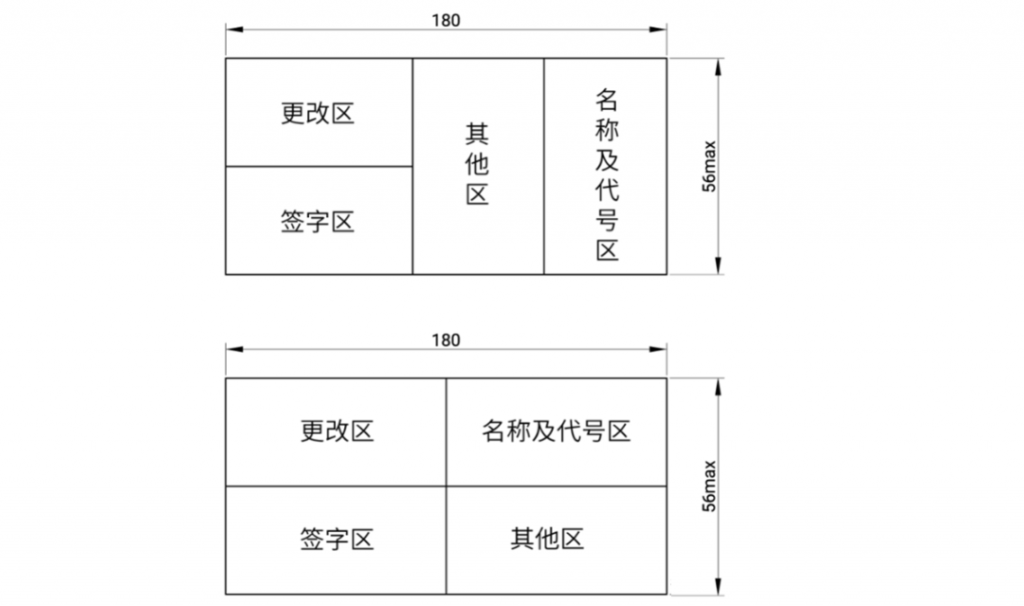

          标题栏一般由更改区、 签字区、 其他区、 名称及代号区组成,各区的布置有两种分区形式,如下图。

          更改区:

           一般由更改标记、 处数、 分区、 更改文件号、 签名和年月日等组成。

          签字区:

           一般由设计、 审核、 工艺、 标准化、 批准、 签名和年月日等组成。

          其他区:

           一般由材料标记、 阶段标记、 重量、 比例和共张第张和投影符号等组成。

          名称及代号区:

           一般由单位名称、 图样名称、 图样代号和存储代号等组成。

          2 标题栏的格式和尺寸

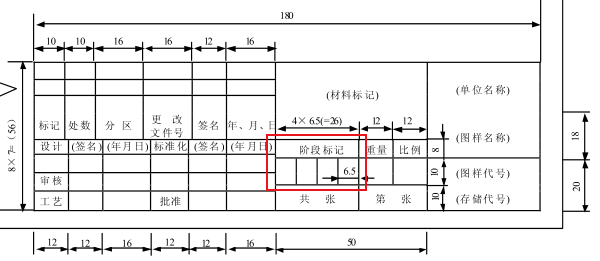

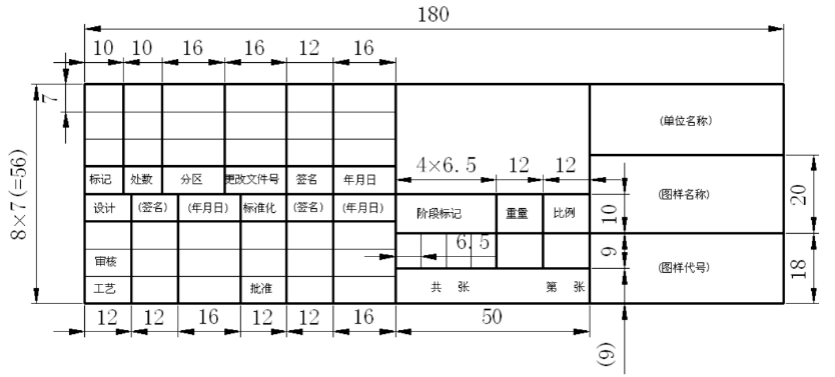

          标题栏的格式和尺寸参考下图。

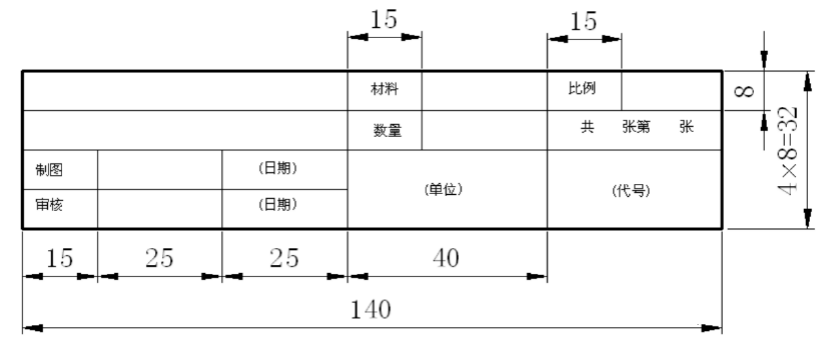

          通常在学习过程中,为了方便,会对零件图标题栏和装配图标题栏、明细栏内容进行简化,如下图所示。

          参考标准:GB/T 10609-2008

          阶段标记

          又称图样标记,即图样所处生产阶段的标记,表明该图样处于哪一生产阶段。

          GB-T10609.1-1989《技术制图标题栏》中只提到“按有关规定由左向右填写图样的各生产阶段”,在JB-T5054.3-2000《产品图样及设计文件格式》此处称为“图样标记”,填图样所处生产阶段的标记,标记代号按以下规定自左向右填写:“S”——样机(样品)试制图样标记代号“A”——小批试制图样标记代号“B”——正式生产图样标记代号。第一格填S,后面空白,表示该图纸是试制阶段,这时候一般做样机。第二格填A,这是试制成功之后加上的,表示这个产品可以进行小批量生产了。第三格填B,表示这个产品可以大批量生产了。第四格预留,一般不用。
