管道布置图知识和经验

2024/01/10企业新闻新闻中心行业新闻 660

一、管道工程图中的视图

管道工程图中有两种类型的视图：

正交图(正投影图) – 平面图和立面图
轴侧图 – 等轴侧视图

正交图是管道系统的视图（正面、侧面、顶部等），在”管道”中，它们称为”管道布置”。
正交视图仅显示一个面，因此需要多个视图来显示完整的”管道布置”。
在复杂系统中，正交视图不能说明设计的细节，因此为了清晰起见，可以进行等轴测表示的视图。

二、管道布置的优先级

工艺设备和管道在管道布置中具有优先权。还显示了主要的主梁和次级梁，即使作为公用工程站，也可以确定公用工程最有效的路线。
管线在管路布置中的重要性顺序：

合金钢等特殊材料
大口径管道
高温/高压管道
内衬管道
碳钢工艺管道
公用设施管道

此外（如果可能）所有带有标签号的设备，仪器连接将显示在管道布置图上。在显示的同一图形中，重要细节通常处于较大比例。
即使作为管道布置平面，通常也不能在可读的图纸上给出整个装置的布置信息。因此，管道布置图只能显示局部的管道配置信息。

三、管道布置图的类型

管道布置上的管线由单线和双线显示。
在单线表示中，仅使用实线绘制管线的中心线。在双线表示中，使用点画线标记的中心线绘制实际比例的管道尺寸。

单线表示方法

法兰显示为绘制到法兰的缩放外部直径的粗线。
对于法兰接头，尺寸线之间将显示一个小间隙，以指示垫片。
阀门上标有识别号，手轮在阀杆完全伸展的情况下拉出。如果阀门是杠杆操作的，则给出手柄位置的运动。
法兰阀的尺寸被赋予法兰面，而非法兰阀门的尺寸被赋予其阀杆的中心线。

四、单线管道布置示例

该图显示了 2 个泵， 4 个阀门（所有手作和法兰），一条管线和一个塔。

管线编号CD – PL – 101 – 12 – C300 – T2 – I2讲述了有关管线的信息。

CD	工厂或系统代号，管道所在的位置
PL	管线介质代号
101	管线序列号
12	公称直径NPS，在本例中，主管道为NPS12
C300	管线等级或”管道规格”代号 C表示材料为碳钢，300表示压力等级
T2	伴热代号
I2	绝热等级

以上管线编号只是一个例子。因为管线号不是标准定义，客户规范可能与此处定义的内容不同。
阀门上的指示 12-314（典型做法）表示阀门为 12 英寸，314 表示阀门的类型。这同样适用于泵附近的阀门，其中DR表示排水阀。
Typ 代表典型做法，表示该图纸中还有另一个具有相同规格的更多阀门。此标注的优点是，只需定义一次具有相同要求的设计元素。

此外，红色箭头表示流动方向，这可能是不必要的，因为管线连接到泵的吸入侧。

Dis. = 泵的排放、压力侧
Suc.= 泵的吸入侧、抽吸端

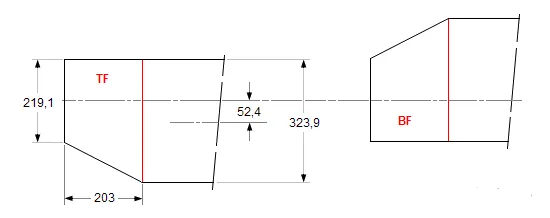

标注TF（顶平），它显示在泵的偏心大小头上。这意味着大小头的平侧位于吸入管线的顶部。反之BF（底平）则表示底部平，同时也必须给出泵吸入侧的偏心高差。
泵吸侧示例：12至 8 英寸的偏心大小头的中心线偏差为 52.4 毫米。
（12″ = 外径 323.9 mm / 8″ = 外径 219.1 mm / 长度= 203 mm /中心线偏差 = 52.4 mm）。
如果大小头底部平坦，则必须显示向上偏移的标高EL.100548。

注：与塔的连接是管道等级C600。管道等级的这种变化由所谓的”等级中断”（管道等级规格的改变）表示。在这种情况下，这意味着连接到管嘴C1的法兰也必须具有C600的压力等级，材料可能没有改变。
另一个重要信息标注是管嘴C1在塔上的高度（以红色给出）。图中显示了高程为 EL.104966，因为管线的终点是偏心大小头底平（BF）。在这种情况下，这意味着来自管嘴C1的垂直中心线位于管道中心线上方15.88 mm处。
偏心大小头14×12（355.6 mm x 323.9mm）的长度为 330mm，中心线差为15.88 mm。

五、管道构图上的符号

在图纸上可以看到从泵到塔的管线。管道从泵吸入点的高程 EL.100600 开始，到塔管口 “C1″处的标高EL.104950 处结束。但是，如果没有标高，向上的路线也是可见的。对于单线表示，有很多符号可以说明方向变化。
图中的三个部分开放的蓝色圆圈表示三个弯头向下弯曲。
管道/阀门周围的两个蓝色半月形表示阀门位于管道的底部。需要两个阀门来排空管道。通过在管道的最低部分应用偏心大小头（顶平），两个阀门可以完全排空系统。在图例说明中，可以找到最常用的绘图符号。公众号《机械工程文萃》，工程师的加油站！
六、三维视图
越来越多的工程公司以 3D 视图代替平面图纸包括设备和管道布置。更好的3D软件使这成为可能，并且通常具有这种绘制方式的许多优点。
有许多程序可以制作3D视图，但它们都非常昂贵。大型工程公司通常开发了自己的软件。其中一些程序可以”漫游整个工厂”以找到特定的设计元件。
