          编码器种类及编码器原理

          编码器是一种将机械运动转换为数字电信号的传感器。当驾驶员想要控制电机旋转时,U、V、W三相电气输出驱动电机运行。为了将电机转到某个位置或角度,我们将此位置称为目标值。我们需要知道此时电机转动的幅度和位置,否则电机只会盲目转动。在此过程中,编码器起反馈作用。编码器将转子旋转圆的不同位置分开,然后与转子一起旋转。当前转子的位置实时反馈给驱动器,以便驱动器知道当前位置是否达到目标值。一旦达到目标值,控制U、V、W三相电的输出,使转子停止在此位置,从而控制任何位置或角度。简要介绍编码器的组成。

            1.编码器介绍

          简而言之,编码器是一个提供反馈信号的传感器。它是一种用于反馈设备运动信息的装置。编码器可以确定电机或其他移动设备的速度或位置信息,并将运动信息转换为电信号,可由运动控制系统中相应类型的接口模块读取。

          由于编码器可以提供反馈信号来确定位置、速度或方向,因此它是小型伺服电机高精度和精确操作的重要组成部分,即使对于用于改善重载的大型电机,如起重机,也是如此。事实上,编码器几乎可以在每个行业中找到,从石化行业到制浆造纸行业,从精密电子到汽车制造
            2.编码器原理

          编码器可以使用不同类型的技术来生成信号,包括机械、磁性、电阻和光学信号。在光学传感中,编码器根据光的中断提供反馈,即利用光传输原理扫描码盘。

          脉冲由开槽板的机械运动产生。通过将光传输到光敏元件,光通过码盘孔产生电压,电压由电子系统作为二进制信号处理。
            3.编码器类型

          从信号产生的类型来看,数字编码器通常选择测量位置和运动随时间的变化。然而,有时有必要考虑环境因素并使用其他测量组件。例如,在恶劣环境或振动条件下,必须使用旋转变压器或测速发电机(测速)进行测量。

          就硬件结构而言,它主要分为线性编码器或旋转编码器。线性编码器处理物体沿路径或直线的移动。旋转编码器随电机旋转以检测旋转运动信息。

          根据使用的技术、电源类型或记忆当前位置的能力,编码器可分为增量型和绝对值型。

          (1)增量式编码器

          增量编码器(也称为增量或脉冲编码器)是一种转换器,可以产生电脉冲,以确定旋转运动中角度的增量。增量编码器的特点之一是输出的脉冲数不变,这决定了测量系统的精度。除了绝对定位需要归零之外,增量式编码器还具有成本低、分辨率高、体积小、易于更换、抗干扰能力强、运行可靠、数据传输速度快等特点。

          增量编码器并不意味着绝对位置信息,而只是意味着位置变化。由于增量编码器不提供任何关于绝对位置的信息,当使用增量编码器检测位置时,驱动器将在断电后丢失位置值。再次通电后,驾驶员无法确定电机轴位置和机器位置之间的关系。因此,在绝对定位之前,驾驶员需要主动返回参考点(归零、参考、原点等不同的描述符),然后驾驶员可以再次建立电气零点和机器零点之间的关系。增量编码器广泛应用于异步感应电机的工业应用中。

          (2)绝对值编码器

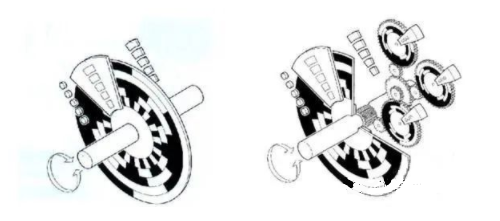

            系列绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以2线、4线、8线、16线编排,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的2进制编码(格雷码),这就称为n位绝对编码器。这样的编码器是由光电码盘的机械位置决定的,它不受停电、干扰的影响。

          编码器种类及型号 原理旋转变压器与其他编码器的不同之处,在于其输出的是模拟量正余弦信号,而不是方波脉冲信号,因此在应用于伺服系统中,需要一定的接口电路,或者称为分解器数字变换器,来实现模拟信号到控制系统数字信号的转换。分解器是旋转变压器的另一种叫法,因为旋转变压器输出正弦信号和余弦信号,其实就是一种信号正交分解的形式。
