          solidworks钣金折弯参数怎么设置

          solidworks可以自动展开钣金件,很方便钣金件制作、下料、折弯等。有时用solidworks画的钣金展开与实际钣金展开不一样,折弯尺寸不准怎么办?其实是solidworks钣金折弯参数没设置正确。今天,小编就来介绍怎么正确的设置钣金折弯参数。

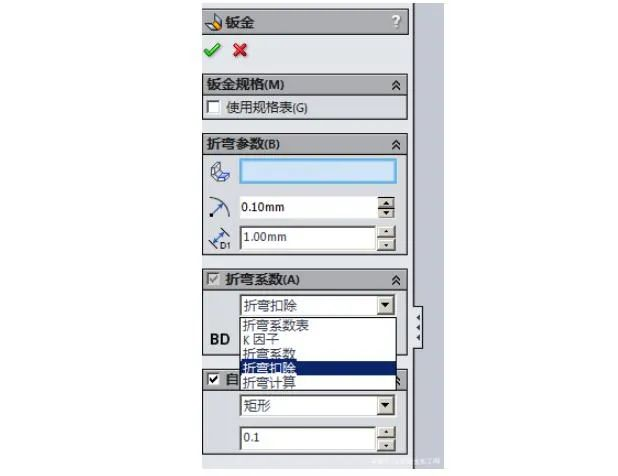

          solidworks钣金折弯参数有几个选项,分别是折弯系数表、K因子、折弯系数、折弯扣除和折弯计算等5个参数。今天主要讲最简单、实用的三个参数。

          SolidWorks钣金折弯参数

          折弯扣除 这个参数是我用于画钣金件折弯最常用的参数,因为它很简单,符合实际情况。折弯扣除的数值等于实际我们用的折弯系数,比如:1.7倍的钣金厚度或钣金厂自己的折弯系数表。有些钣金厂用一条边减0.8倍的钣金厚度,在这里设置要乘以2,即1.6倍的钣金厚度。这里的折弯扣除可理解为一个直角弯减去的数值。

          1mm钣金折弯扣除实例

          比如:上图中,1mm的钣金折弯应设置为:折弯扣除等于1.6mm。

          2.K因子 折弯扣除多用于折弯90的钣金件设置,当遇到折弯大圆弧和非90度折弯时,就不适用了。前面文章说了,钣金大圆弧折弯中性层为钣金厚度的一半。这里K因子就可设置为0.5。看实例:

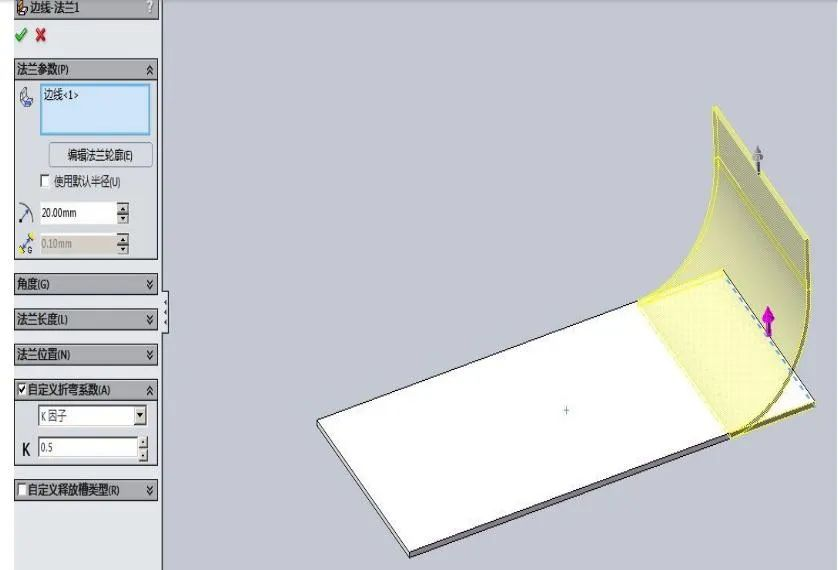

          设置大圆弧折弯K因子不建议在钣金中设置全局参数,毕竟不是每个折弯都是大圆弧折弯的。这里可以单独编辑折弯参数,如:边线-法兰1中,把使用默认半径前面的方框√取消。折弯半径改为20mm,在自定义折弯系数前面的方框√选上,设置K因子为0.5。软件自动展开后,就是和手工展开计算的一样了。

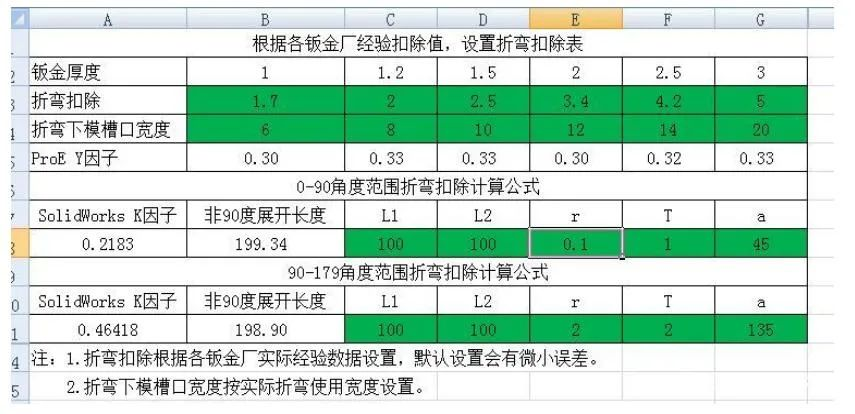

          非90度钣金折弯设置,同样建议单独设置自定义折弯系数。如:软件设置默认折弯钣金为0.1mm,修改表格数据,自动计算得出K因子为0.2183。将参数在软件中设置好,就可以自动展开了。

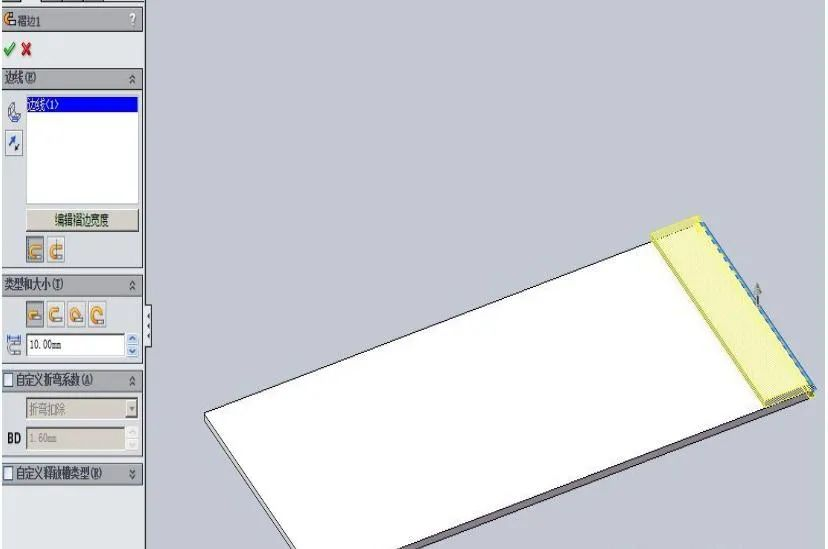

          3.折弯系数 在设计钣金褶边时,计算展开长度设置折弯扣除和K因子可能都不是我们想要的数值。这里可以利用折弯系数来设置。软件中折弯系数是和折弯扣除相反的计算方法。采用折弯直边加折弯系数

          SolidWorks折弯系数使用方法

          看,是不是展开长度为109.5了。折弯系数1.6计算原理是什么?1为钣金厚度,0.1为软件默认的间隙(固定值),0.5为我实际生产时,褶边(压死边)的折弯系数为0.5。
