          钣金件的折弯,工程师自己的手册

          新闻中心 7360

          钣金的折弯

          是指改变板材或板件角度的加工。如将板材弯成V形,U形等。一般情况下,钣金折弯有两种方法:一种方法是模具折弯,用于结构比较复杂,体积较小、大批量加工的钣金结构;另一种是折弯机折弯,用于加工结构尺寸比较大的或产量不是太大的钣金结构。这两种折弯方式有各自的原理,特点以及适用性。

          模具折弯:

          对于年加工量在5000件以上,零件尺寸不是太大的结构件(一般情况为300X300),加工厂家一般考虑开冲压模具加工

          1常用折弯模具

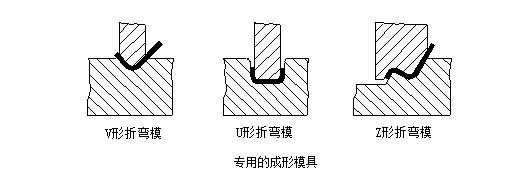

          常用折弯模具,如下图。为了延长模具的寿命,零件设计时,尽可能采用圆角。

          过小的弯边高度,即使用折弯模具也不利于成形,一般弯边高度L≥3t(包括壁厚)。

          台阶的加工处理办法

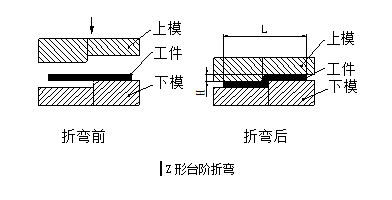

          一些高度较低的钣金Z形台阶折弯,加工厂家往往采用简易模具在冲床或者油压机上加工,批量不大也可在折弯机上用段差模加工,如下图所示。但是,其高度H不能太高,一般应该在(0~1.0)t,如果高度为(1.0~4.0)t,要根据实际情况考虑使用加卸料结构的模具形式。

          这种模具台阶高度可以通过加垫片进行调整,所以,高度H是任意调节的,但是,也有一个缺点,就是长度L尺寸不易保证,竖边的垂直度不易保证。如果高度H尺寸很大,就要考虑在折弯机上折弯。

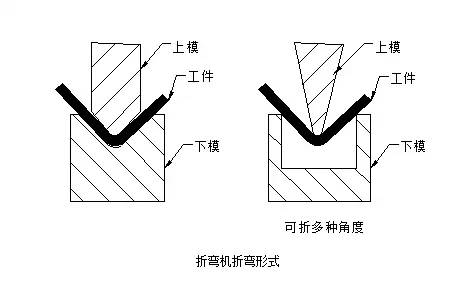

          折弯机分普通折弯机和数控折弯机两种。由于精度要求较高,折弯形状不规则,通信设备的钣金折弯一般用数控折弯机折弯,其基本原理就是利用折弯机的折弯刀(上模)、V形槽(下模),对钣金件进行折弯和成形。

          优点:装夹方便,定位准确,加工速度快;

          缺点:压力小,只能加工简单的成形,效率较低。

          成形基本原理

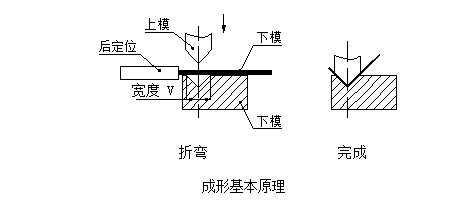

          成形基本原理下图所示:

          折弯刀(上模)

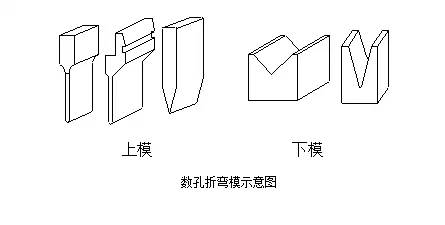

          折弯刀的形式如下图所示,加工时主要是根据工件的形状需要选用,一般加工厂家的折弯刀形状较多,特别是专业化程度很高的厂家,为了加工各种复杂的折弯,定做很多形状、规格的折弯刀。

          下模一般用V=6t(t为料厚)模。

          影响折弯加工的因素有许多,主要有上模圆弧半径、材质、料厚、下模强度、下模的模口尺寸等因素。为满足产品的需求,在保证折弯机使用安全的情况下,厂家已经把折弯刀模系列化了,我们在结构设计过程中需对现有折弯刀模有个大致的了解。见下图左边为上模,右边为下模。

          折弯加工顺序的基本原则:

          (1)由内到外进行折弯;

          (2)由小到大进行折弯;

          (3)先折弯特殊形状,再折弯一般形状;

          (4)前工序成型后对后继工序不产生影响或干涉。

          目前的折弯形式一般都是如下图所示:

          2折弯半径

          钣金折弯时,在折弯处需有折弯半径,折弯半径不宜过大或过小,应适当选择。折弯半径太小容易造成折弯处开裂,折弯半径太大又使折弯易反弹。

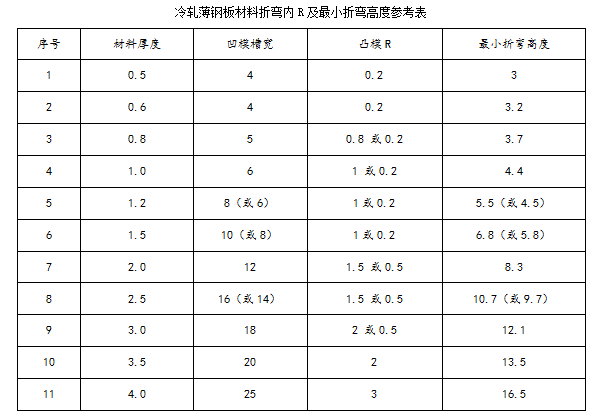

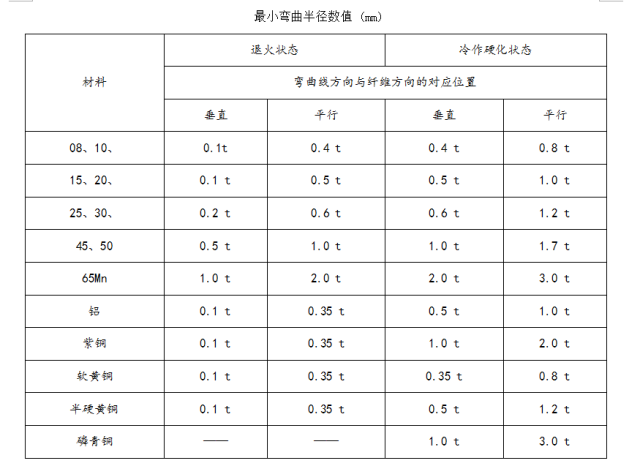

          各种材料不同厚度的优选折弯半径(折弯内半径)见下表

          上表中的数据为优选的数据,仅供参考之用。实际上,厂家的折弯刀的圆角通常都是0.3,少量的折弯刀的圆角为0.5。

          对于普通的低碳钢钢板、防锈铝板、黄铜板、紫铜板等,内圆角0.2都是没有问题的,但对于一些高碳钢、硬铝、超硬铝,这种折弯圆角就会导致折弯断裂,或者外圆角开裂。

          3折弯回弹

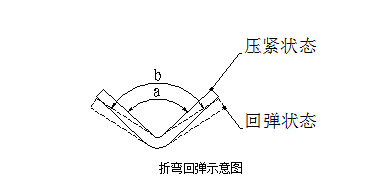

          回弹角Δα=b-a

          式中  b——回弹后制件的实际角度;

          a—模具的角度。

          回弹角的大小

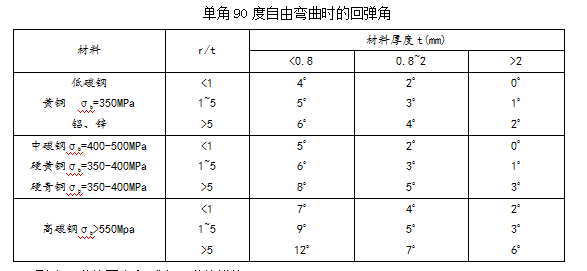

          单角90 o自由弯曲时的回弹角见下表。

          影响回弹的因素和减少回弹的措施

          (1)材料的力学性能  回弹角的大小与材料的的屈服点成正比,与弹性模量E成反比。对于精度要求较高的钣金件,为了减少回弹,材料应该尽可能选择低碳钢,不选择高碳钢和不锈钢等。

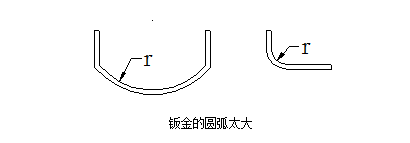

          (2)相对弯曲半径r/t 越大,则表示变形程度越小,回弹角Δα就越大。这是一个比较重要的概念,钣金折弯的圆角,在材料性能允许的情况下,应该尽可能选择小的弯曲半径,有利于提高精度。特别是注意应该尽可能避免设计大圆弧,如下图所示,这样的大圆弧对生产和质量控制有较大的难度:

          4一次折弯的最小折弯边计算

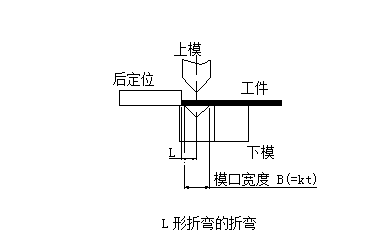

          L形折弯的折弯时的起始状态如下图所示:

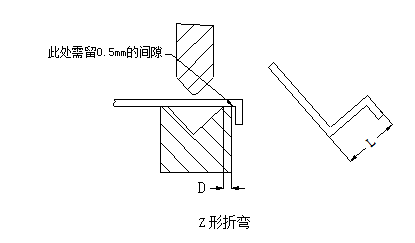

          Z形折弯的折弯时的起始状态如下图所示

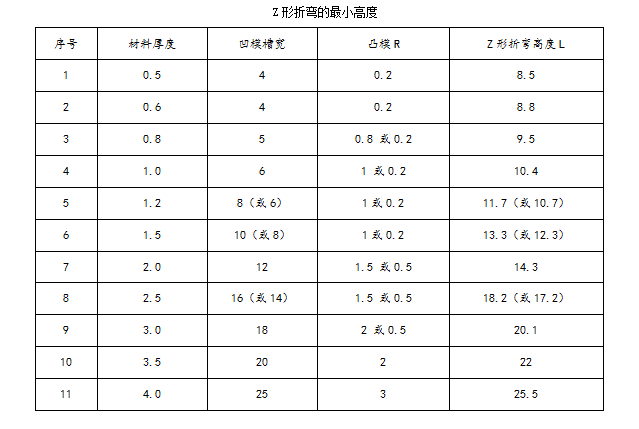

          不同材料厚度的钣金Z形折弯对应的最小折弯尺寸L如下表所示:
