          CPU 时钟与 CP 时钟的同步

          新闻中心 5480

          CPU 时钟与 CP 时钟的同步

          如果在主机架中包含 CP1243-1 等 CP 模块,而这些 CP 也是有时钟的,一般情况下需要将 CPU 和 CP 进行时间同步,在一个机架中只需有一个 CPU 或者 CP 作为 NTP 客户端,其余模块只要与该客户端同步即可,下面分别介绍通过 CPU 同步 CP 时钟方法以及 CP 同步 CPU 时钟方法。

          CPU 同步 CP 时钟

          将 CPU 时间转发至 CP 的操作取决于 CP 和 CPU 的固件版本。

          • CPU 固件 ≥ V4.2
          • CP 固件 ≥ V3.0

          按如下步骤组态实现 CPU 时钟同步 CP 时钟:

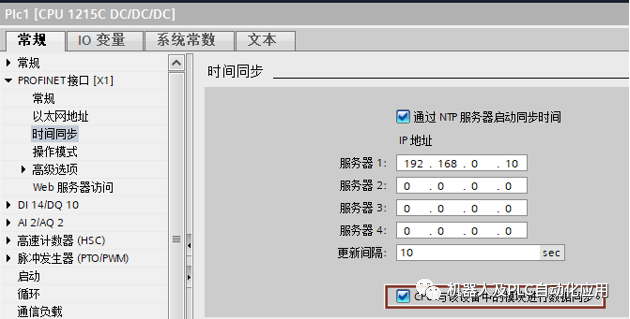

          1. 在 CPU 属性中激活“通过 NTP 服务器启动同步时间”,同时激活“CPU 与该设备中的模块进行同步”,即实现 CPU 通过 NTP 协议与 NTP 服务器实现时间同步,然后将时间同步至 CP,如图 1 所示。

          图 1. 模块时间同步

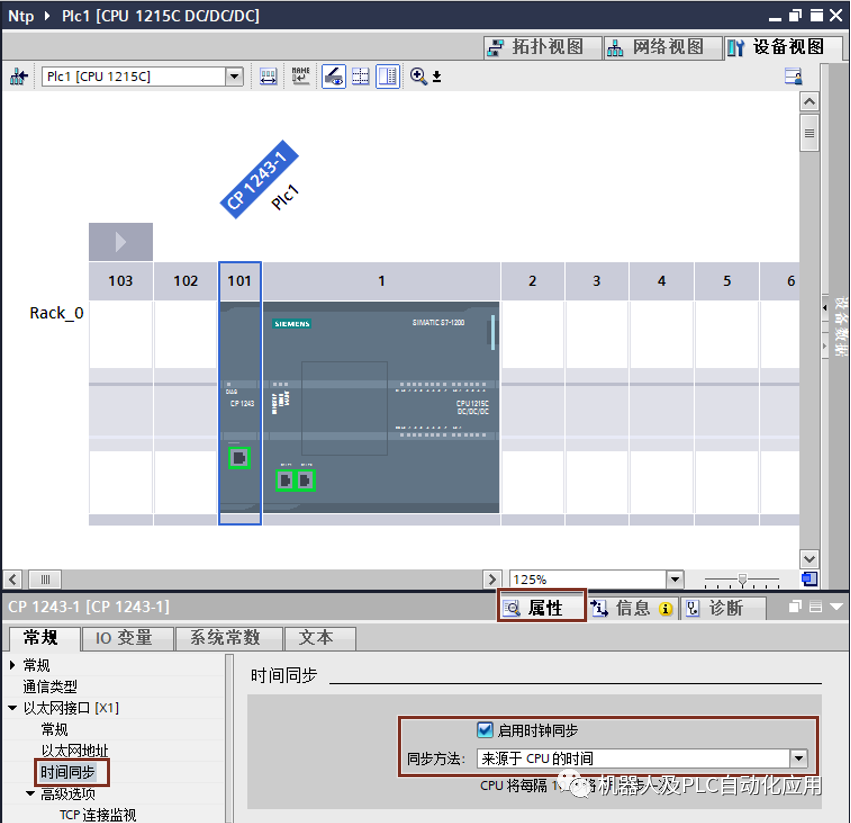

          2. 在 CP1243-1 的“属性”—-“时间同步”下,勾选“启用时钟同步”, 并设置同步方法为“来源于 CPU 的时间”,如图 2 所示。

          图 2. CP 设置

          CP 同步 CPU 时钟:

          将 CP 时间转发至 CPU 的操作取决于 CP 和 CPU 的固件版本。请注意以下行为:

          • CP 固件 ≤ V2.1.5采用该固件版本时,CP 可以选择通过 PLC 变量为 CPU 提供时钟。当 CPU 周期性地读取该 PLC 变量时,CPU 会采用 CP 时间。
          • CP 固件 ≥ V2.1.7 和 CPU 固件 ≥ V4.2如果站中的两个模块均具备上述固件版本之一,按照下面方法会将 CP 的时间自动转发给 CPU。随后,站的所有智能模块将与 CPU 时间进行同步。

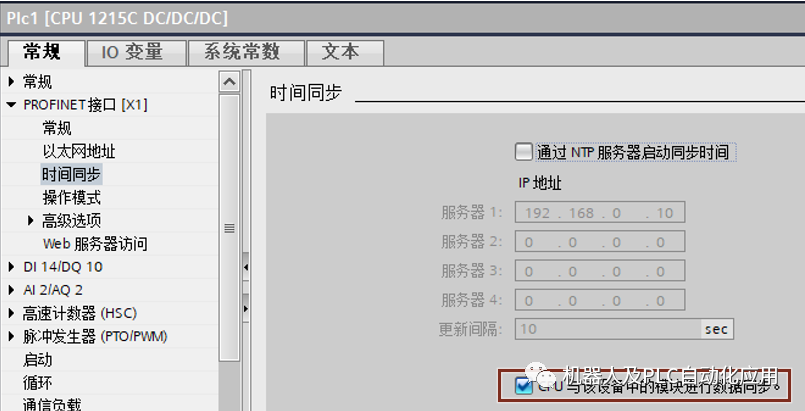

          1. 在 CPU 属性中激活“CPU 与该设备中的模块进行同步”,不激活“通过 NTP 服务器启动同步时间”,如图 3 所示。

          图 3 CPU 设置

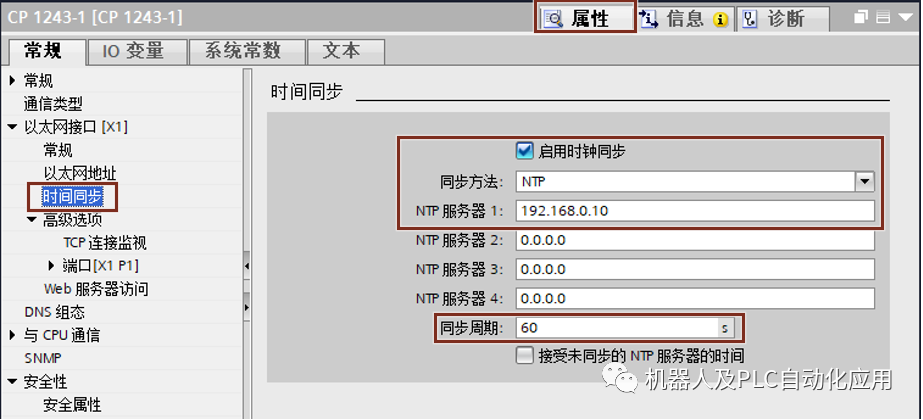

          2. 在 CP1243-1 的“属性”—-“时间同步”下,勾选“启用时钟同步”, 设置同步方法为 “NTP”,并且设置 NTP 服务器地址和“同步周期”,即实现 CP 通过 NTP 协议与 NTP 服务器实现时间同步,然后将时间同步至 CPU,如图 4 所示。

          图 4. CP 设置
