SolidWorks装配体工程图零件怎么按照顺序排列?

课程中心 1640

很多solidworks设计师在装配体出图的时候发现一个问题,就是solidworks零件序号是按照装配顺序显示的序号,造成一定的错乱,那么SolidWorks可不可以实现有序的依次排列呢?

答案是可以的。

操作方法:

我们一定要至少在工程图里面出现两个视图,比如前视图、右视图、左视图、轴测图,至少两个,

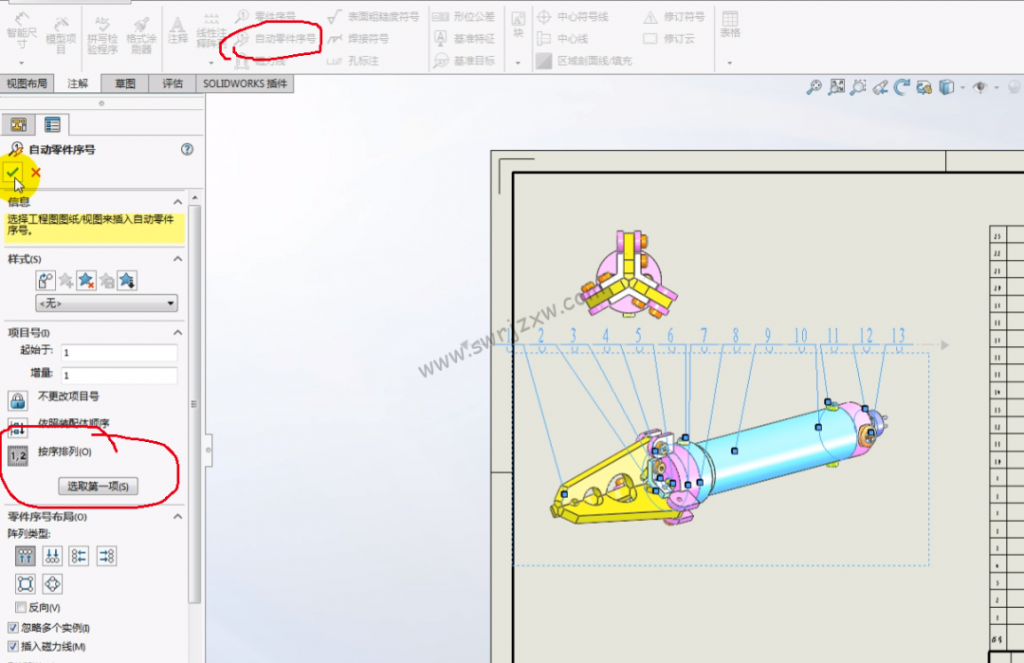

然后点击自动零件序号,

我们找到其中需要标注零件序号的视图,这样左侧就出现了按序排列,点击即可

这样我们就轻松的实现了SolidWorks装配体零件按序排列啦,是不是很简单呢?但是很多人没有按序排列这个选项,我们就一定要注意拖出至少两个视图,就可以解决啦。
