          机械设计实用计算(8)之联轴器选择

          新闻中心 3690

          联轴器大多已标准化,选用时先根据工作条件确定合适的类型,再按设计转矩、轴径及转速选择联轴器的型号,必要时再校核其承载能力。

          (1)联轴器类型的选择

          应根据被连两轴的对中性、工作载荷的大小和性质、转速高低、使用维护等因素,选择合适的类型。

          ①一般对低速,载荷平稳、能严格对中、刚度大的轴,可选刚性联轴器;

          ②当轴的载荷不平稳,对中困难,刚度较差时,可选用挠性联轴器;

          ③对高速、有振动和冲击的轴,应选用有弹性元件联轴器;

          ④当轴的转矩较大时,可选齿式联轴器;

          ⑤两轴相交时,则选用万向联轴器,等等。

          (2)联轴器的型号选择

          根据设计转矩、轴的直径和转速,从标准中选择联轴器的型号和相关尺寸。

          选择参数:

          ①孔径选择:驱动轴公称直径,轴是否带键槽;驱动轴工程直径选择,轴上是否带键槽;

          ②工况系数选择:根据负荷条件,启动次数(每小时),连续运行时间(小时);

          ③负载计算:

          电机功率P(KW);

          电机额定转速n(r/min);

          额定扭矩(N·m):

          额定扭矩(N·m)=9550x电机功率(KW)/电机额定转速(r/min)。

          减速比i:

          减速传动比>1,减速传动比<1;

          最终扭矩(N·m):

          最终扭矩=额定扭矩x减速比。

          ④空间尺寸:最大外径,最大长度。

          设计转矩计算公式:

          Tc=KT

          式中:

          Tc一一设计转矩;

          K一一工作情况系数,见下表;

          T一一联轴器的工作转矩(即上述计算的最终扭矩)。

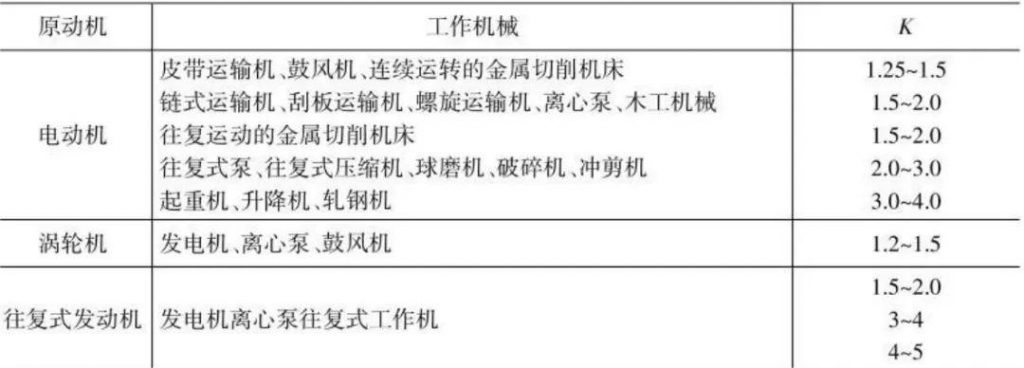

                               工作情况系数
