          CAD自学笔记21条,零基础学CAD可以看看

          如果你下定决心自学CAD,那么就已经成功了一半了,剩下的就是保持这份决心,了解CAD制图软件、操作方式,然后练习、练习、再练习。今天给大家分享一个CAD自学笔记的前21条记录,希望能够帮助到对于自学CAD不知道如何下手的小伙伴。

          1.直线工具(快捷键L,不区分大小写)。画直线时,如果按照长度+角度,输入长度后,按Tab键切换

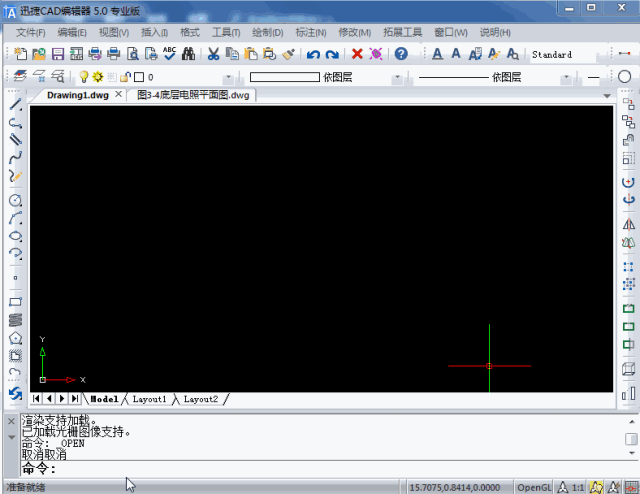

          2.鼠标中键在CAD中的运用:“放大缩小”、“按住鼠标中键可以移动”、“双击鼠标中键”,可以显示所有画图区域里的图形。超过图幅的图形,可以按鼠标中键两次,就可以显示完整了。

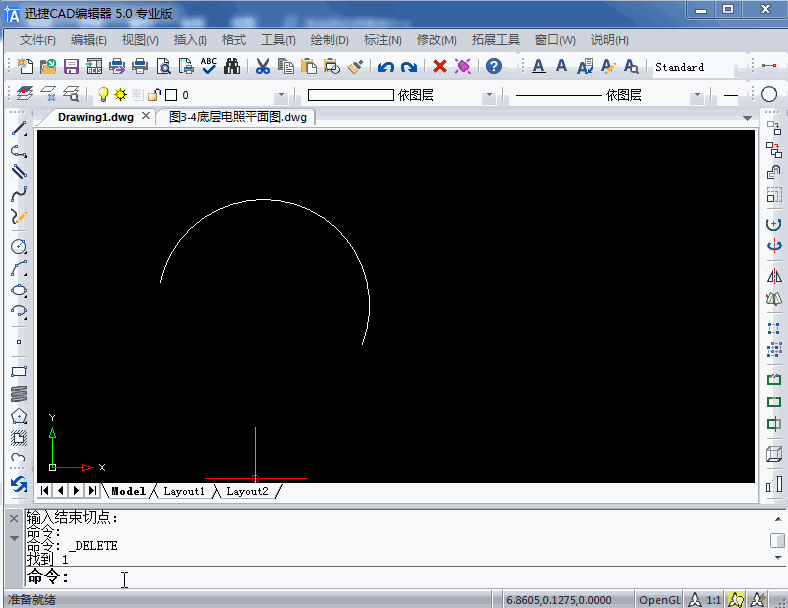

          3.删除工具:“选中要删除的对象,然后按Delete键”,用删除工具快捷键E

          4.极坐标:要输入极坐标,请输入距离和角度,并使用尖括号隔开,例如:

          要指定相对于前一点一个单位,角度为45度的点,就输入1<45。

          默认情况下角度按逆时针方向增大,顺时针方向减小,要按顺时针方向移动则要输入负角度值。

          可以使用UNITES命令来该表当前图形的角度约定。

          5.构造线:快捷键XL

          6.CAD选择技巧:

          a,从左往右选,要完全框住才能选中

          b,从右往左选,接触到就能选中

          C,点选

          7.射线:快捷键RAY

          8.圆弧:快捷键A/ARC

          9.多段线:快捷键PL

          注意:多段线不仅可以画直线,还可以画圆弧,其中半宽和宽度集合可以画箭头。

          10.圆:快捷键C

          11.修剪工具快捷键TR 最常用的是TR-空格-选择要修剪的对象”有时候修剪不掉的部分可以选中,然后删除。

          注意:按住Shift可以延伸对象。

          12.作图原则:先定位,后定形。

          13.椭圆快捷键EL

          14.偏移命令快捷键O

          使用方法:选择偏移命令-输入偏移距离-选择要偏移的对象-指定偏移方向(往哪一侧偏移)

          15.倒圆角快捷键F也可以用相切相切半径圆来做圆角,把多余部分删除即可。

          16.旋转复制命令复制的快捷键为CO也可以用Ctrl+C(复制后图像的方向不变)

          注意:复制的基点是复制图形内的一点

          旋转的快捷键为RO,

          注意:旋转的几点是选择的中心点,记图像围绕那一点旋转,该点不在所选择的图形内。

          17.镜像命令:快捷键MI 当两个对象形状一样,而且又关于某一条线对称,则可以使用镜像命令。

          18.矩形工具快捷键REC

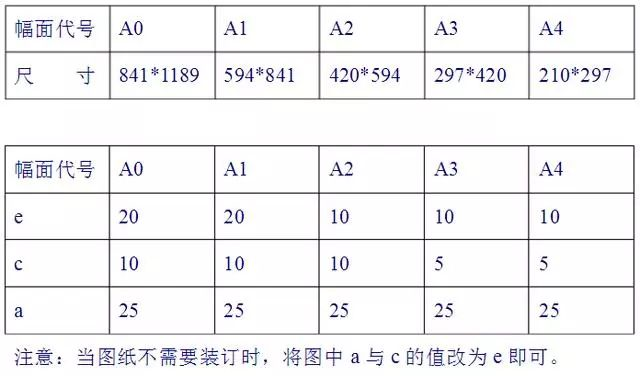

          19.图纸框的绘制幅面代号

          20.分解命令快捷键X (将一个整体分解成几部分) 。如绘制图纸框内框的时候,先将外框分解,然后将分解开来的直线偏移适当距离从而得到内框。

          21.样条曲线快捷键SPL,用于断裂处的裂痕表示方法或者用于表示需要省略的部分。
