          你真的懂轴承吗?这篇干货建议收藏

          轴承主要功能是支撑机械旋转体,降低其运动过程中的摩擦系数,并保证其回转精度。今天,我们从轴承分类的角度,进一步了解它。
          按运动元件摩擦性质的不同,轴承可分为滚动轴承和滑动轴承两大类。其中滚动轴承已经标准化、系列化,一般由外圈、内圈、滚动体和保持架四部分组成。

          01 深沟球轴承

          主要承受径向载荷,也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时,接触角为零。当深沟球轴承具有较大的径向游隙时,具有角接触轴承的性能,可承受较大的轴向载荷 ,深沟球轴承的摩擦系数很小,极限转速也很高。深沟球轴承是最具代表性的滚动轴承,用途广泛。适用于高转速甚至极高转速的运行,而且非常耐用,无需经常维护。该类轴承摩擦系数小,极限转速高, 结构简单,制造成本低,易达到较高制造精度。

          尺寸范围与形式变化多样,应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业,是机械工业中使用最为广泛的一类轴承。主要承受径向负荷,也可承受一定量的轴向负荷。

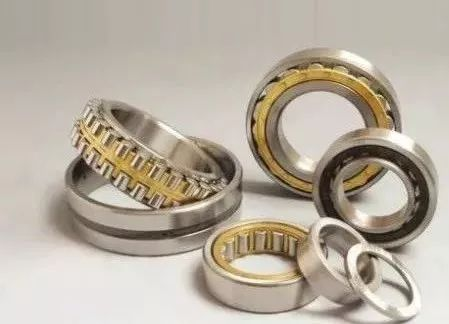

          02 圆柱滚子轴承

          滚动体是圆柱滚子的向心滚动轴承。圆柱滚子与滚道为线接触轴承。负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。根据套圈有无挡边,可以分有NU、NJ、NUP、N、NF等单列轴承,及NNU、NN等双列轴承。

          03 推力球轴承

          采用高速运转时可承受推力载荷的设计,由带有球滚动的滚道沟的垫圈状套圈构成。由于套圈为座垫形,因此,推力球轴承被分为平底座垫型和调心球面座垫型两种类型。另外,这种轴承可承受轴向载荷,但不能承受径向载荷。

          如何选定轴承:
          (1)掌握机械装置和轴承的使用条件等;
          (2)明确对轴承的要求;
          (3)选定轴承的类型;
          (4)选定轴承配置方式;
          (5)选定轴承尺寸;
          (6)选定轴承规格;
          (7)选定轴承的安装方法。

          滑动轴承

          01 滑动轴承的材料
          常用的滑动轴承材料有轴承合金(又叫巴氏合金或白合金)、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨,聚四氟乙烯(PTFE)、改性聚甲醛(POM)、等。

          轴承合金是锡、铅、锑、铜的合金,它以锡或铅作基本,其内含有锑锡(Sb-Sn)或铜锡(Cu-Sn)的硬晶粒。硬晶粒起抗磨作用,软基体则增加材料的塑性。轴承合金的弹性磨量和弹性极限都很低,在所有轴承材料中,它的嵌入性及摩擦顺应性最好,很容易和轴颈磨合,也不易与轴颈发生咬粘。但轴承合金的强度很低,不能单独制作轴瓦,只能贴附在青铜、钢或铸铁轴瓦上作轴承衬。轴承合金适用于重载、中高速场合,价格较贵。

          02 滑动轴承的分类

          (1)分类依据:承受载荷的方向
          径向(向心)滑动轴承和推力(轴向)滑动轴承。

          (2)分类依据:润滑剂种类
          油润滑轴承、脂润滑轴承、水润滑轴承、气体轴承、固体润滑轴承、磁流体轴承和电磁轴承。

          (3)分类依据:润滑膜厚度
          薄膜润滑轴承和厚膜润滑轴承。

          (4)分类依据:轴瓦材料
          青铜轴承、铸铁轴承、塑料轴承、宝石轴承、粉末冶金轴承、自润滑轴承和含油轴承等。

          (5)分类依据:轴瓦结构
          圆轴承、椭圆轴承、三油叶轴承、阶梯面轴承、可倾瓦轴承和箔轴承等。
