首页 课程中心 学员作品 新闻中心 工业设计课程招募 工业设计课程招募

非标机械设计课程
  • CAD机械制图培训
  • Solidworks设计培训
  • UG应用
  • 机械制图培训
  • 机械工程师培训
  • 逆向设计培训
  • 非标机械设计
  • 数字孪生
          PLC全科精品课程
          • 西门子smart200
          • 西门子PLC300
          • 西门子PLC400
          • 西门子PLC1200
          • 西门子PLC1500
          • 西门子全科PLC培训
          • 三菱全科PLC培训班
          • 三菱Q系列PLC综合
          • 三菱FX3U/5U编程PLC培训
          • 三菱/AB/和利时/欧姆龙/倍福
          • 三菱/西门子PLC精英培训班
          • 欧姆龙PLC编程
          • 高级电工应用及实战培训
          有限元分析实战课程
          • CAE有限元分析-化工定制课程
          • CAE有限元分析—机械仿真分析课程
          • CAE有限元分析—流体分析课程
          电器自动化拓展实践
          • 上位机WINCC+组态王+项目实战
          • 博途软件应用
          • Eplan电气制图
          • DCS项目实战
          3D 视 觉实战班课程
          • Halcon机器视觉
          • 3D视觉实战班
          • 3D视觉测量
          • Halcon深度学习
          • Labview实战应用
          • CCD机器人视觉培训
          • CCD机器视觉项目实战培训班
          工业机器人实战项目
          • ABB工业机器人实操
          • 安川机器人项目实战
          • 海康AGV机器人应用实战
          • 松下焊接机器人实战
          • 工业机器人实战项目
          • 工业机器人实战项目案例
          • SCRARA机器人实战班
          • KUKA工业机器人项实战
          • FANUC工业机器人项目实战
          • 协助机器人实战
          请选择筛选条件提交筛选

          不锈钢304怎么搞

          不锈钢难加工主要在于不锈钢导热性能不好,料屑受热容易在刀尖形成积屑瘤,这是导致刀片损坏的主要原因。

          另外因为在加工中切削力大,切削温度高等原因,给加工带来了一些困难,切断时往往难以达到满意的效果。

          我们从一位从业40年的老师傅哪里了解到,对于不锈钢的加工也有一些小技巧,我们今天先来分享一下不锈钢的难切断问题!


          不锈钢切断小技巧

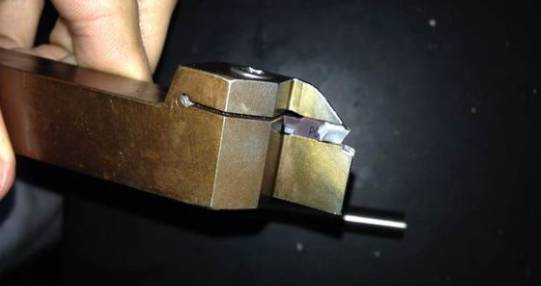

          切断φ40mm以下的棒料一般使用高速钢切断刀,就可达到比较好的切削效果。加工φ40mm以上的工件时,由于不锈钢加工的切削速度较低,为提高效率,可使用硬质合金切刀。

          1、刀具的刃倾角一定要为0°,有条件的可在工具磨床上磨出,这是最为重要的一点。因为不锈钢切断时,切屑与槽壁摩擦严重,如不能使切屑垂直卷出,就会产生挤屑现象,严重时会打刀。刃倾角大时,即使采用分屑措施效果也不理想。

          2、刀尖圆弧半径不宜过大,过大时刀具的副后角易磨损,可能是因为圆弧处切屑厚度减薄,易产生加工硬化,加剧刀具侧面的磨损。

          3、刀具磨损应及时刃磨,不锈钢切断刀的刃磨标准,不但要根据主后面来定,还要特别注意副后面的磨损程度,如副后面磨损过大,刀具与槽侧的摩擦增大,导致槽宽变窄,使切屑不易排出,而且刀具磨损加快。

          4、刀具的前面表面粗糙度应尽量降低,表面粗糙度值低,可减轻粘结磨损,使切削力降低,切削轻快,实践证明,刀具前面经过研磨比未经研磨的刀具寿命明显提高。

          5、刃口磨出0.2mm左右的负倒棱,可减少磨削时的崩刃现象,得到较好的刃口质量。刀体下部采用鱼肚形,以增加刚性。刀具副后角用砂轮外圆磨出,刚性较好,实际后角约为2°~3°。

          加工不锈钢的刀具材料一般选用不易与其产生粘结磨损的YG类合金,我选用的是强度较好的YG8,刀宽根据棒料直径选择,切削速度约为60m/min。

          此刀具可满足一般加工的需要,φ40~φ80MM的棒料可一次进刀切断,无需左右赶刀,加工中要注意不锈钢切屑很锋利,如切屑太长,进刀要退一下,使切屑断掉,以免发生危险,退刀时刀具不要停留在工件表面,以减少加工硬化。切断实心工件时,为避免刀具崩碎,切到中心时可留1~2mm左右用手拗断。

          6、对于这种切不锈钢,一般情况下,湿切比干切刀具寿命要多几倍,我主要看转速和割刀,转速不加水高了,割刀出的屑子马上就红了,能加工几个活心里就清楚了!

          上一篇: 下一篇:

          相关推荐

          • 冷镦和冷挤压是一回事吗,两者有什么区别?

            17

            冷镦与冷挤压基本上是同样条件的变形加工,但在操作方式上是不一样的。冷墩属于较小型工件的锻造变形,常用于紧固件工业。而冷挤压则属于较大型工件的挤压变形,用途较广泛。 01什么是冷挤压 冷挤压就是把...

            查看全文
          • 六大焊接工艺的焊接技巧

            48

            01 MIG焊接 01 保持1/4—3/8英寸的焊丝杆伸长(从焊枪头伸出的焊丝长度) 02 焊接薄板时使用小直径焊丝;焊接厚板时使用大直径焊丝和大电流焊机。 03 使用正确的焊丝焊接工件。不锈钢焊丝焊...

            查看全文

          点击取消回复
            展开更多
            1
            点击联系客服咨询!咨询电话:0531-67600127
            0

            客官请稍后,玩命加载中!
