          轴承内外圈定位与固定方法

          最初的轴承型号大部分是由数字组成的,分辨轴承是什么种类主要看倒数的第四位,例如说1000828这个轴承,这个轴承就是新代号的61828,1000828的倒数第四位是0,表示零类,就是现在说的深沟球轴承。再例如3003256,新代号是23256,300表示为轴承的结构,倒数第四位是3,表示三类,也就是调心滚子轴承。

          滚动轴承内外圈的定位与固定的方法很多,下列为几种常用的方法:

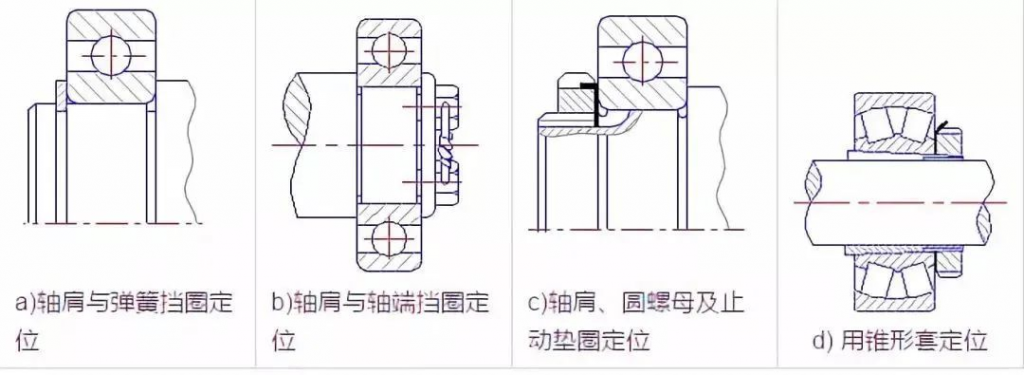

          a)用轴用挡圈嵌在轴的沟槽内,主要用于轴向力不大及转速不高时;b)用螺钉固定的轴端挡圈紧固,可用于在高转速下承受大的轴向力,螺钉应有防松措施;c)用圆螺母及止动垫圈紧固,主要用于转速高、承受较大轴向力的情况;d)用锥形套定位、止动垫圈和圆螺母紧固,用于光轴上、内圈为圆锥孔的轴承。

          e)用嵌入外壳沟槽内的孔用弹性挡圈紧固,主要用于轴向力不大且需减小轴承装置尺寸时;f)用轴承端盖紧固,用于转速高、承受较大轴向力的各类向心、推力和向心推力轴承;g)用轴用弹性挡圈嵌入轴承外圈的止动槽内紧固,用于当外壳不便设凸肩时;h)用螺纹环紧固,用于轴承转速高、轴向力大,而不适于用轴承端盖紧固的情况。

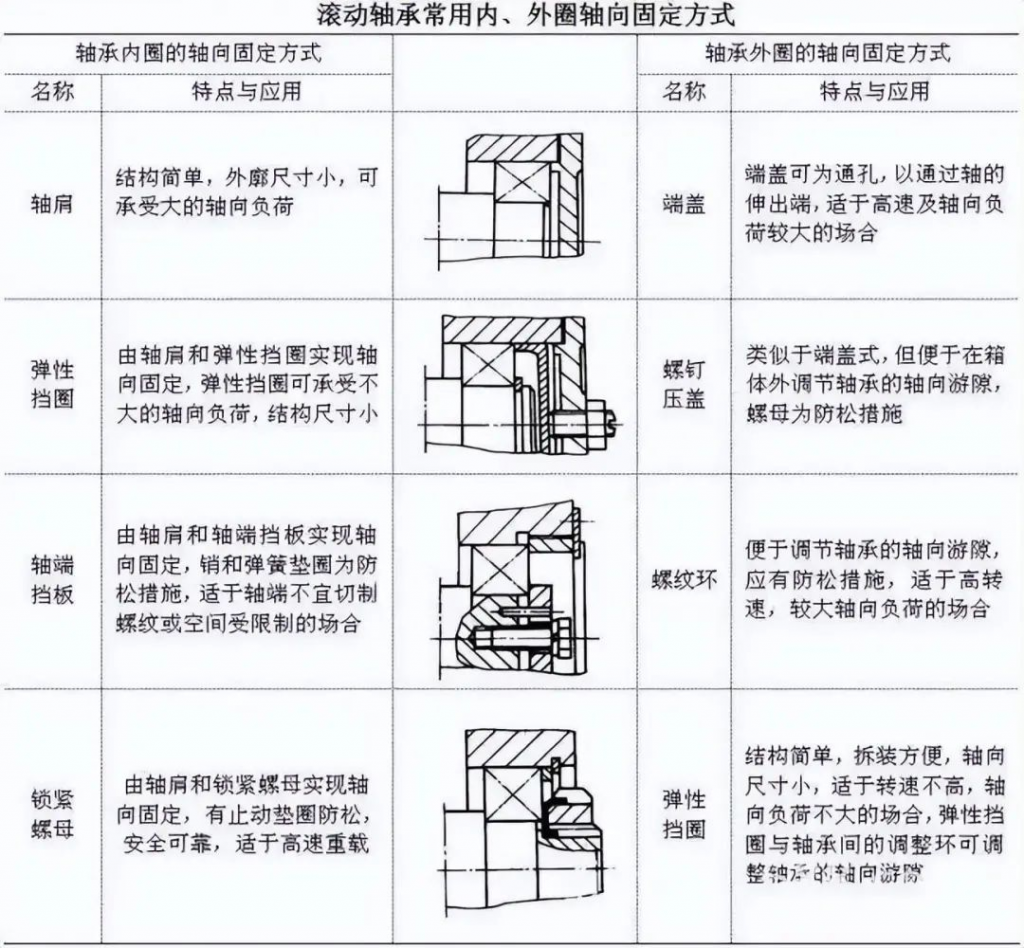

          为了防止轴承在承受轴向载荷时,相对于轴或座孔产生轴向移动,轴承内圈与轴、外圈与座孔必须进行轴向固定,滚动轴承常用的内、外圈轴向固定方式如下:
