          机械设计基础(5)之螺纹紧固件的力学等级

          国家标准规定螺纹紧固件按材料的力学性能等级分级。

          螺母的性能等级分为4、5、6、8、9、10、12,共7个级别,代号表示的是与该螺母相配的最高性能等级的螺栓的抗拉强度极限σb的1/100。

          螺栓、螺钉(不包括紧定螺钉)的性能等级有3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8(仅适用于d≤16mm)、10.9、12.9,共10个级别,代号的意义为:小数点前的数字代表材料的抗拉强度极限σb的1/100,小数点后的数字代表材料的屈服强度极限σs和抗拉强度极限σb之比值的10倍。

          例如,螺栓的性能等级为3.6,则该螺栓的抗拉强度极限σb和屈服强度极限σs分别为
          σb=3×100MPa=300MPa
          σs=300×6/10MPa=180MPa

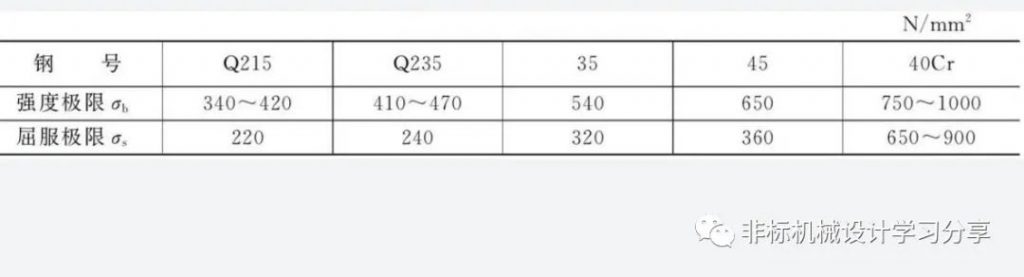

          ①螺纹紧固件常用材料的力学性能

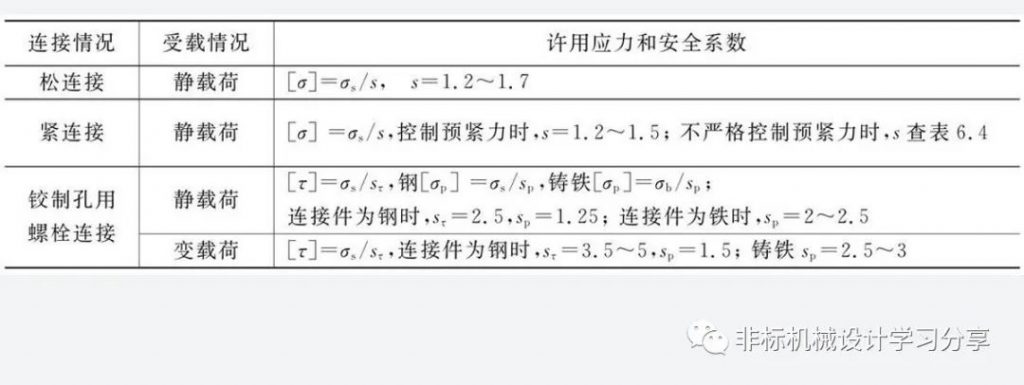

          ②螺纹连接的许用应力和安全系数

          ③紧螺栓连接的安全系数s(静载不控制预紧力时)
