          别再用锤子砸了,这才是轴承拆卸的正确方法!

          机器或设备日常检修或发生损坏时都会需要拆轴承,特别是由于轴承故障而拆卸时,检查轴承周围零件、润滑剂和轴承本身的情况,这有助于找出故障原因和需要改进的区域、解决问题。

          那么如何正确拆卸轴承呢?有哪些拆卸方法?又该如何选择工具呢?今天就跟大家分享一篇干货。


          如何进行轴承的拆卸?

          1、最好在经验丰富的人员或在其指导下进行。

          2、拆卸开始前,确定要拆卸的具体方法。

          3、手边备好必要的轴承拆卸工具。

          4、重新使用或者检查已拆卸轴承时,注意避免划伤或者损害轴承滚道或滚动体;从轴承座上拆卸轴承时,拆卸力加于外圈;从轴上拆卸轴承,拆卸力加于内圈。

          拆卸轴承的主要方法?
          1、使用手或者液压2、只用专用扳手3、使用拔具4、使用感应加热设备(内圈)5、使用注油法

          如何选定不同的工具?

          冷拆卸

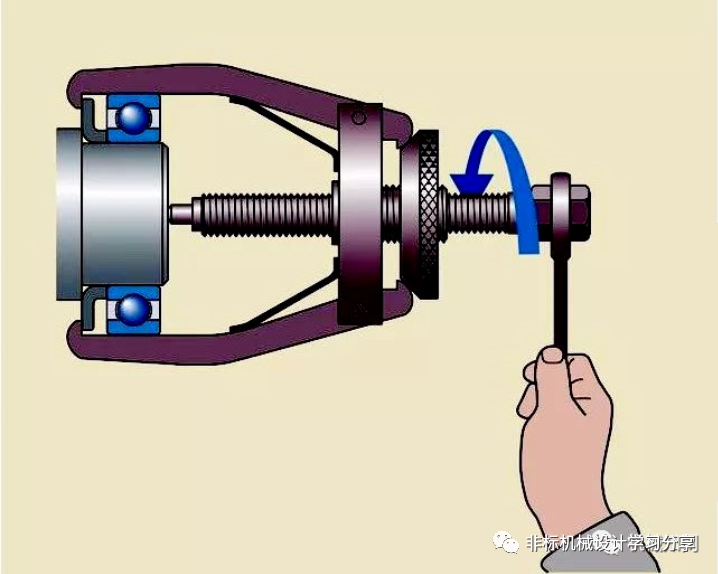

          拆卸较小型轴承时,可通过合适的冲头,轻轻敲击轴承套圈的侧面以将其从轴上卸下,更佳的方法是使用机械拉拔器。拉抓应作用于内圈或相邻部件。如果轴肩和轴承座孔肩预留了可容纳拉拔器拉抓的凹槽,则可以简化拆卸过程。此外,在孔肩的位置加工一些螺纹孔,便于螺栓把轴承顶出。

          大中型轴承所需的力通常要比机械工具所能提供的更大。因此,建议使用液压助力工具或注油法,或两者一起使用。这意味着需要在轴上设计有油孔和油槽。

          热拆卸

          拆卸滚针轴承或NU、NJ、和NUP型圆柱滚子轴承的内圈时,适合使用热拆卸方法。常用的两种加热工具:加热环和可调式感应加热器。

          加热环通常用于安装和拆卸与其尺寸相同的中小型轴承的内圈。加热环由轻合金制成。加热环带有径向开槽,且配备电绝缘手柄。

          这些要点要注意

          1、务必检查拆卸工作前是否有裂纹、锐源、断裂、碎片或变形;
          2、使用压具时,所有部件平稳,不摇晃或者颤动;压动轴时,轴的中心必须与锤子的中心对齐;用力时切勿手抓住轴;放置一个接盘接住轴或者轴承,以免掉落在地;

          3、使用拔具时,确认拔具的卡爪卡牢轴承的侧面;将拔具上负荷螺栓的末端对准轴;如果卡爪在操作过程中变松,则立即停止,换个位置卡牢后,恢复操作;如施加正常的拆卸力后,轴承未能脱出,请勿对拔具过度施力,改用其他方法。

          4、使用专业扳手(拆卸套筒)时,请用大小合适的锁紧螺母的扳手;如果锁紧螺母过紧,请勿用锤子敲击扳手的柄;

          5、使用轴承注油法的时候,慢慢地注入油,当内圈沿轴向移动时,立即停止注油;锥孔轴承可能会高速飞离轴承,务必在轴的末端安装一个螺母,以防止其飞离;

          6、使用感应加热设备时,切勿在工作区域附近放置易燃材料(如油或燃气);重复使用轴承或需要进行检查时,切勿加热超过120℃;切勿不带手套触摸加热后的轴承或周围零件;加热完毕,立即从轴上拆下轴承(内圈);如果早拆卸时,轴承内圈难以移动,停止操作,重新加热轴承(内圈),再继续操作。
