          各种钣金折弯极限尺寸计算公式汇总,干货!

          1、Lmin =(V/2)+ 2 + t ………(7)

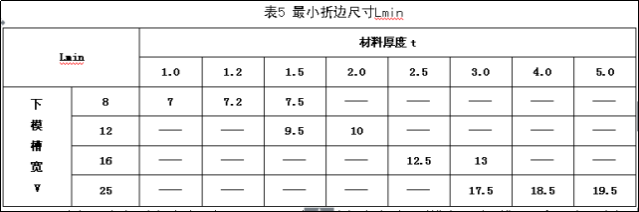

          不同材料厚度的最小折边尺寸Lmin(见表5)。

          2、最小Z型折边中间高度(如图六)

          Z型折边中间高度受V型槽中心到下模边距离影响,最小折边高度为公式(8):

          Hmin =(V/2)+ 2.5+ 2t  ………(8)

          不同材料厚度的最小Z型折边中间高度Hmin见表6。

          3、最大Z型折边反边尺寸

          3.1 最大Z型折边反边尺寸(如图六),通常的开关柜左门为Z型折边,其反边尺寸受下模及模座高度影响,最大反边高度为公式(9):

          Lmax = 59 + t …………(9)

          3.2 当Z型折边中间高度小于30时,不同材料厚度的Z型折边最大反边尺寸见表7,当Z型折边中间高度较大时,受折弯机下模座不同部位影响,其反边最大尺寸应现场确定。

          4、U型折边

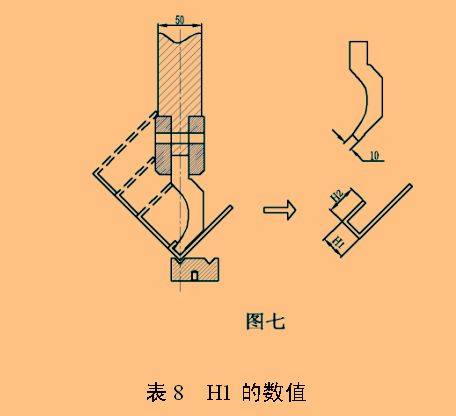

          4.1 (如图七)受机床及模具影响,U型折边宽度H1不能太小,高度H2不能太大;当H2满足表5的最小折边尺寸时,H1最小值公式为(10):

          H1 = 12 + 2t …………………(10)

          41.1 H1的数值见表8

          4.1.2 当H1值较大时,应满足:H2 < H1- 35 。

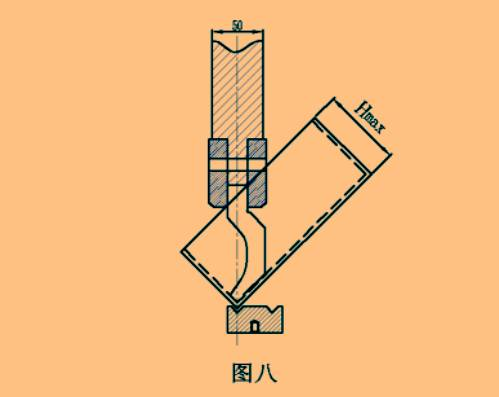

          4.2 四面折边最大高度H

          受模具影响四面折边最大高度Hmax < 175(如图八) 。
