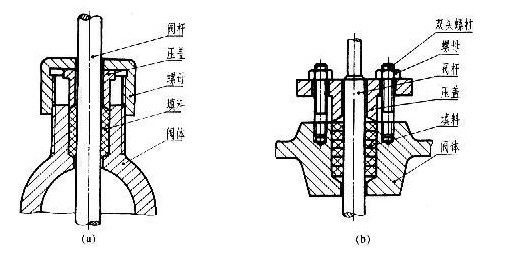

          机器上常见的装配结构,看一看,是不是有些启发!

          为保证机器或部件能顺利装配,并达到设计规定的性能要求,而且拆、装方便,必须使零件间的装配结构满足装配工艺要求。所以在设计绘制装配图时,应考虑合理的装配结构工艺问题。

          一、接触面的数量

          1. 接触面的数量两零件在同一方向上(横向、竖向或径向)只能有一对接触面,这样既能保证接触良好,又能降低加工要求,否则将造成加工困难,并且也不会同时接触。如图1所示,必须使a >a 。

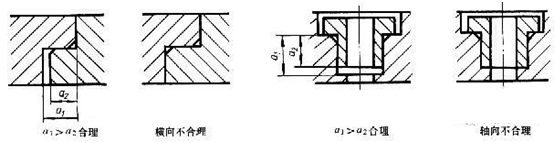

          图1 接触面的画法

          2.轴颈和孔的配合如图2,为保证金φA已经形成的配合,φB和φC就不应再形成配合关系,即必须保持φB>φC。(我们推荐你关注“机械工程师”公众号,第一时间掌握干货知识、行业信息)

          3.锥面的配合由于锥面配合能同时确定轴向和径向的位置,因此当锥孔不通时锥体顶部与锥孔底部之间必须留有间隙。如图2所示,必须保持L2>L1,否则得不到稳定的配合.圆锥的锥度与锥角的标准值。

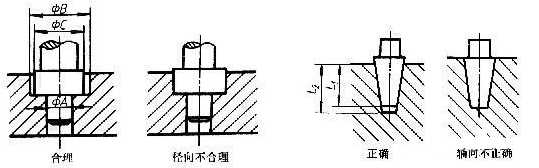

          图2 轴颈与孔的配合及锥面的配合

          4.转折处结构零件两个方向的接触面在转折处应做成倒角、倒圆或凹槽,以保证两个方向的接触面均接触良好。转折处不应都加工成直角或尺寸相同的圆角,因为这样会使装配时转折处发生干涉,以致接触不良而影响装配精度。如图3所示。
