机械制图：工程世界的通用语言

在现代工业的宏大体系中，机械制图宛如一座关键的桥梁，紧密连接着设计构思与实际生产制造的各个环节。它不仅仅是简单的图形绘制，更是一种在工程领域被广泛认可且通用的精准语言，肩负着传递设计理念、指导生产作业以及确保产品质量等诸多重要使命。​

机械制图的发展历程​

机械制图的起源可以追溯到久远的古代文明时期。在古希腊和古罗马时代，人们便开始尝试运用简单的线条和符号来描绘建筑以及机械的结构雏形。这些早期的绘图虽然在形式上较为质朴，但却为后续机械制图的发展奠定了重要的基础。​

进入文艺复兴时期，科学技术取得了显著的进步，机械制图也迎来了自身发展的重要契机。意大利杰出的艺术家达芬奇，凭借其卓越的才华和深邃的洞察力，绘制出了大量极具前瞻性的机械设计图，涵盖了飞行器、战争机械等多个领域。这些珍贵的图样不仅充分展现了当时机械制图的初步形态，更反映出那个时代人们对于机械原理和创新设计的深入探索与大胆想象。​

18 世纪末至 19 世纪初，工业革命的浪潮席卷而来，为机械制图技术的迅猛发展提供了强大的动力。在这一时期，英国工程师托马斯・纽科门和詹姆斯・瓦特在蒸汽机的改进过程中，大规模地运用了机械制图技术。他们通过精确绘制的图纸，详细地展现了蒸汽机各个部件的形状、尺寸以及装配关系，使得复杂的蒸汽机得以实现标准化生产。与此同时，机械制图开始逐渐采用更为规范、统一的符号和标注方法，像英国的 BS（British Standards）标准和美国的 ASME（American Society of Mechanical Engineers）标准等相继诞生，这些标准的出现极大地提高了机械制图的通用性和准确性。此外，第一台机械制图仪器 —— 绘图仪的问世，更是为机械制图带来了革命性的变化，它使得绘图工作变得更加精确、高效，为大规模的工业生产提供了有力的支持。​

到了 20 世纪中叶，计算机技术的兴起如同一场风暴，彻底改变了机械制图的发展轨迹，使其迈入了数字化时代。1950 年代，美国麻省理工学院（MIT）的伊万・苏瑟兰德（Ivan Sutherland）发明了世界上第一个交互式图形系统 Sketchpad，这一伟大的发明标志着计算机辅助设计（CAD）的正式诞生。从此，设计师们告别了传统的纸笔绘图方式，转而利用计算机软件进行机械制图。CAD 技术以其强大的功能和高效的操作，迅速在机械设计、航空航天、汽车制造等众多领域得到广泛应用。它不仅能够快速生成精确的二维图纸，还能够轻松实现三维建模，让设计师们能够更加直观地展示设计方案，进行虚拟装配和模拟分析，大大缩短了产品的研发周期，降低了研发成本。​

进入 21 世纪，随着 3D 打印技术的蓬勃发展，机械制图进一步向三维数字化设计方向深度迈进。3D 打印技术能够根据机械制图生成的三维模型，直接将设计转化为实物，这一创新的制造方式为现代制造业带来了前所未有的变革。它打破了传统制造工艺的诸多限制，使得复杂形状的零件制造变得更加容易，为产品创新提供了广阔的空间。​

机械制图的基本原理与方法​

投影原理​

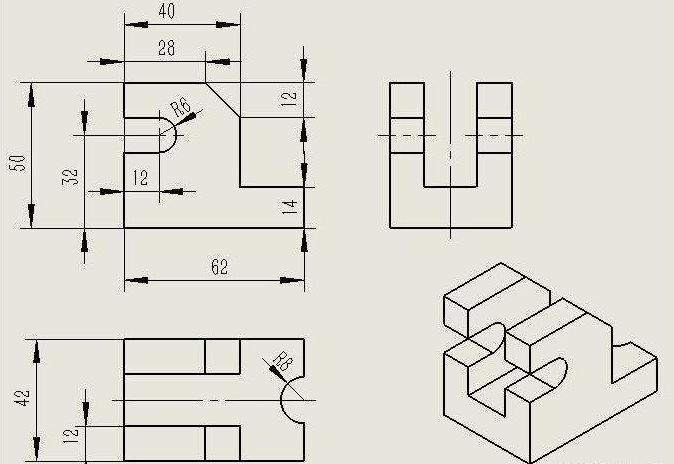

投影原理是机械制图的核心理论基础。正投影法作为机械制图中最常用的投影方法，它通过将三维物体向不同的投影面进行投射，从而得到物体在各个投影面上的二维视图。在正投影体系中，通常包含三个相互垂直的投影面，分别为主视图所在的正投影面（V 面）、俯视图所在的水平投影面（H 面）以及左视图所在的侧投影面（W 面）。当物体放置在这个投影体系中时，其在各个投影面上的投影遵循特定的规律，即主视图与俯视图长对正，主视图与左视图高平齐，俯视图与左视图宽相等。通过这三个视图的协同表达，能够较为全面、准确地反映出物体的形状和结构特征。例如，对于一个简单的长方体，其主视图能够展示长方体的长和高，俯视图展示长和宽，左视图展示高和宽，通过这三个视图的相互配合，就可以清晰地构建出长方体在三维空间中的完整形态。​

视图表达​

为了更加清晰、全面地展示机件的内部和外部结构，机械制图采用了多种视图表达方式。除了上述的基本视图（主视图、俯视图、左视图）之外，还有右视图、后视图、仰视图等，这些视图从不同的方向对机件进行观察和投影，为全面了解机件的形状提供了更多的视角。​

剖视图在机械制图中占据着重要的地位，它主要用于表达机件内部的结构形状。当机件的内部结构较为复杂，仅通过外部视图难以清晰展示时，采用剖视图能够将机件假想地剖开，展示其内部的结构细节。剖视图可分为全剖视图、半剖视图和局部剖视图。全剖视图适用于内部结构复杂且不对称的机件，通过将机件完全剖开，能够清晰地展示其内部的全貌；半剖视图则适用于机件具有对称结构的情况，它以对称中心线为界，一半画成视图，另一半画成剖视图，这样既能展示内部结构，又能保留外部形状；局部剖视图则是对机件的局部区域进行剖切，适用于只需展示局部内部结构的情况，具有较强的针对性和灵活性。例如，对于一个带有内部空腔和各种孔系的箱体类零件，采用全剖视图可以清晰地看到内部空腔的形状、尺寸以及孔系的分布情况，从而为零件的加工制造提供准确的依据。​

断面图也是常用的视图表达方式之一，它主要用于表达机件某一断面的形状。断面图可分为移出断面图和重合断面图。移出断面图是将断面图形画在视图轮廓之外，它能够更清晰地展示断面的形状和尺寸，通常用于表达轴类零件上的键槽、孔等结构；重合断面图则是将断面图形直接重合在视图轮廓内，这种表达方式简洁明了，适用于表达一些结构简单、且不影响视图清晰度的断面形状。​

尺寸标注​

尺寸标注是机械制图中不可或缺的重要环节，它为零件的加工和装配提供了精确的尺寸信息。准确、清晰的尺寸标注是确保零件能够按照设计要求进行制造和装配的关键。在进行尺寸标注时，需要遵循一系列严格的规则。首先，机件的真实大小应以图样上所标注的尺寸数值为唯一依据，与图形的大小及绘图的准确度毫无关系。其次，在图样中，如果尺寸的单位为毫米，那么不需要特别标注计量单位的代号和名称；若采用其他单位，则必须明确注明相应的计量单位代号或名称。再者，图样中所标注的尺寸应当是该图样所示机件的最后完工尺寸，若存在特殊情况，则必须另行加以说明。此外，机件的每一尺寸，一般只标注一次，并且应标注在能够最清晰反映该结构的图形上。​

尺寸标注的组成要素包括尺寸界线、尺寸线和尺寸数字。尺寸界线用于界定所注尺寸的范围，通常用细实线绘制，它可以从图形的轮廓线、轴线或对称中心线处引出，有时也可直接利用这些线作为尺寸界线；尺寸线用于表示尺寸度量的方向，必须用细实线绘制在两尺寸界线之间，且不能用其他任何图线替代，也不得与其他图线重合或画在其延长线上；尺寸数字则是尺寸标注的核心内容，它表示了机件的实际尺寸大小，尺寸数字的书写必须清晰、规范，不可被任何图线所通过，当无法避免时，必须将该图线断开。在标注尺寸时，还需要注意尺寸数字的方向，例如，标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左；角度的尺寸数字一律按水平位置书写。同时，对于一些特殊的尺寸标注，如圆的直径标注需在数字前加 “ф”，圆半径标注需在数字前加 “R” 等，都有明确的规定，必须严格遵守。​

图线规范​

图线在机械制图中用于表示不同的物体轮廓、结构以及各种技术要求，其种类和应用具有明确的规范。常见的图线类型包括粗实线、细实线、虚线、细点划线、波浪线等。其中，粗实线主要用于绘制机件的可见轮廓线，它能够清晰地界定机件的外形；细实线常用于绘制尺寸线、尺寸界线、剖面线等辅助线条，起到补充和说明的作用；虚线用于表示机件的不可见轮廓线，当机件内部或被遮挡部分的结构需要表达时，就会用到虚线；细点划线通常用来表示轴线、对称中心线等，它能够帮助确定机件的对称关系和旋转中心；波浪线则用于表示机件的断裂处边界或局部剖视图的剖切范围等。​

在同一图样中，同类图线的宽度应保持基本一致，这样可以使图纸看起来更加整齐、规范。例如，所有的粗实线宽度应相同，所有的细实线宽度也应相同。同时，对于虚线、细点划线及双点划线等具有特定线段长度和间隔要求的图线，其线段长度和间隔应各自大致相等，以保证图线的视觉效果和表达准确性。此外，当各种图线相交、相切时，都应以线段相交或相切，若出现各种图线重合的情况，则应按照粗实线、点划线、虚线的先后顺序选用线型，以确保图纸的清晰表达和正确解读。​

机械制图在各领域的应用实例​

汽车制造领域​

在汽车制造行业，机械制图贯穿于汽车设计与生产的全过程。以汽车发动机的设计制造为例，发动机作为汽车的核心部件，其结构极其复杂，包含众多精密零件。在设计阶段，工程师们需要运用机械制图技术，绘制出发动机各个零件的详细图纸，如气缸体、曲轴、活塞等。这些图纸不仅要精确地展示零件的形状、尺寸，还要标注出严格的公差要求、表面粗糙度以及材料特性等技术参数。通过机械制图，设计师能够将自己的设计理念清晰地传达给制造部门，确保每个零件都能按照设计要求进行精准制造。在发动机的装配过程中，装配图则发挥着至关重要的作用。装配图详细地展示了各个零件之间的装配关系、连接方式以及装配顺序，工人依据装配图能够准确无误地将众多零件组装成一台完整的发动机，从而保证发动机的性能和质量。​

航空航天领域​

航空航天领域对机械制图的精度和可靠性要求极高。以飞机的机翼设计为例，机翼作为飞机产生升力的关键部件，其设计和制造的精度直接影响飞机的飞行性能和安全性。机械制图在机翼设计中扮演着核心角色，设计师需要通过复杂的三维机械制图，精确地描绘出机翼的外形曲线、内部结构以及各种零部件的布局。机翼的内部结构包含大量的加强肋、桁条和蒙皮等零件，这些零件的形状和尺寸都需要通过机械制图进行精确设计和标注。同时，由于航空航天材料的特殊性，机械制图还需要详细注明所使用材料的种类、性能以及加工工艺要求等信息。在飞机的制造过程中，机械制图的图纸是工人进行零件加工和飞机总装的唯一依据，任何微小的误差都可能导致严重的后果。因此，航空航天领域的机械制图必须严格遵循国际标准和行业规范，确保每一个细节都准确无误。​

电子设备制造领域​

在电子设备制造领域，机械制图同样发挥着不可或缺的作用。以智能手机的制造为例，手机内部的结构设计需要借助机械制图来实现。手机主板作为核心部件，其上集成了众多电子元器件，如芯片、电阻、电容等。为了确保这些元器件能够合理布局，并且与手机外壳、电池等其他部件实现完美匹配，工程师需要运用机械制图技术绘制出详细的主板布局图和手机整体装配图。在主板布局图中，需要精确标注出每个电子元器件的位置、尺寸以及引脚连接方式等信息；在手机装配图中，则要展示出手机各个部件之间的装配关系和组装顺序。此外，对于手机外壳的设计，机械制图也需要详细描绘出外壳的形状、尺寸、按键位置以及各种接口的布局等，以满足手机的外观设计和功能需求。通过机械制图，电子设备制造企业能够实现高效的生产流程，确保产品的质量和性能符合设计要求。​

机械制图的未来发展趋势​

数字化与智能化​

随着计算机技术的飞速发展，数字化、智能化制图技术已成为机械制图领域的重要发展方向。当前，CAD/CAM 软件的功能日益强大，不仅能够实现复杂的三维建模、仿真分析，还逐渐集成了人工智能（AI）技术。例如，Autodesk 的 AutoCAD 软件在全球范围内被广泛应用于机械制图，其最新版本通过引入 AI 技术，能够自动识别和绘制几何形状，大大提高了制图效率。同时，数字化制图技术还使得设计数据能够方便地进行存储、共享和管理，实现了设计流程的数字化协同。例如，达索系统的 3Dexperience 平台允许全球团队在虚拟环境中实时协作，共同完成复杂的设计项目，极大地提高了设计效率和质量。​

与新兴技术的融合​

机械制图正不断与新兴技术进行深度融合，为制造业带来新的变革。与 3D 打印技术的结合，使得机械制图的设计成果能够快速转化为实物模型，大大缩短了产品的研发周期。通过机械制图生成的三维模型，可以直接输入到 3D 打印机中，快速制造出零件原型，用于产品的测试和验证。此外，虚拟现实（VR）和增强现实（AR）技术也开始在机械制图领域得到应用。设计师可以借助 VR/AR 设备，更加直观地观察和修改三维模型，实现沉浸式的设计体验；在生产现场，工人可以通过 AR 技术，将机械制图的虚拟信息与实际的生产场景相结合，更加准确地进行零件加工和装配操作。​

标准化与国际化​

在全球化的背景下，机械制图的标准和规范成为国际贸易和合作的重要基础。国际标准化组织（ISO）等机构不断推动机械制图国际标准的制定和更新，以确保不同国家和地区的工程师能够使用统一的制图语言进行交流和协作。例如，ISO 128 标准在全球范围内被广泛采用，它对机械制图的视图表达、尺寸标注、符号使用等方面都做出了详细规定。随着制造业的全球化发展，各国企业越来越重视遵循国际标准进行机械制图，以提高产品的通用性和市场竞争力。同时，随着技术的不断进步，机械制图的标准也在持续更新，以适应新的设计理念和制造工艺的要求。​

机械制图作为工程领域的通用语言，在过去的发展历程中不断演变和完善，为人类的工业进步做出了不可磨灭的贡献。在当今时代，它依然是连接设计与制造的关键纽带，在各个领域发挥着至关重要的作用。展望未来，随着数字化、智能化技术以及新兴技术的不断融入，机械制图将迎来更加广阔的发展空间，为推动制造业的高质量发展和创新升级持续注入强大动力 。
