1、剖视的概念
物体的内部结构,用虚线表示,如图所示,这样容易使物体层次结构不清,给读图带来困难,此时可采用GB/T17452-1998规定的剖视画法。
2、剖视图的画法
一、确定剖切面的位置
剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面;
二、画出剖切后的剖面区域;
三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料,并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次,凡已经表达清楚的结构,在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开,所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。

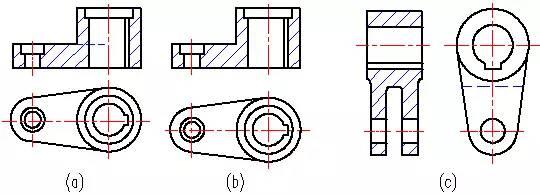

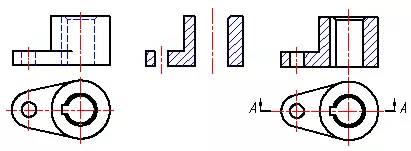

(a)物体的视图(b)画出剖面区域(c)完成剖视图
五、剖视图的标注
一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字,如“A-A”)。在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折,用箭头指示投射方向,并注上同样的字母,如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置,中间没有其它视图隔开,可省略箭头。
当剖切面通过物体的对称面或基本对称面,且剖视图按投影关系配置,中间又没有其它图形隔开时,可以省略标注,如图(a)中的左视图,其全剖视省略了标注。

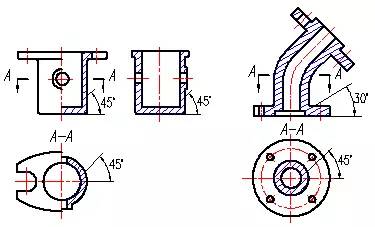

还要注意,同一机件的剖面线倾斜方向应相同、间隔应相等,当图中的主要轮廓线与水平成写45°或接近45°时,该图的剖面线应画成与水平成30°或60°,如图(b)所示。
(a)剖面线的画法(b)剖面线的画法

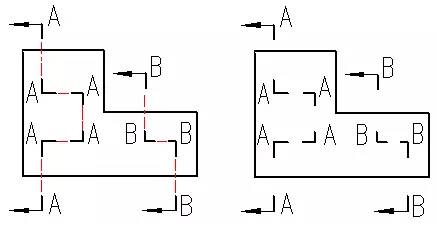

剖切符号、剖切线和字母的组合标注如图所示。剖切线也可省略不画,如图所示。
(a)组合标注(b)省略剖切线
剖切符号、剖切线和字母的组合标注
六、剖面区域的表示法(GB/T17453-1998)
剖面符号(也叫剖面线)随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时,可用通用剖面线表示。通用剖面线应以适当角度的细实线,最好与主要轮廓线或剖面区域的对称线成45°角。

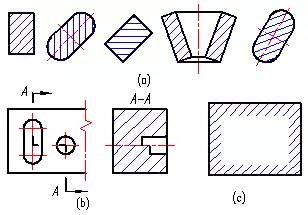

对于同一物体,各视图中的剖面线应画成方向相同、间隔相等,如图(a)所示。
同一物体在两平行面上的剖切图紧靠在一起画出时,剖面线应相同,若要表示得更清楚,可沿分界线将两剖切图的剖面线错开,如图(b)所示。
允许沿着大面积的剖面区域的轮廓画出部分剖面线,如图(c)所示。
通用剖面符号的用法

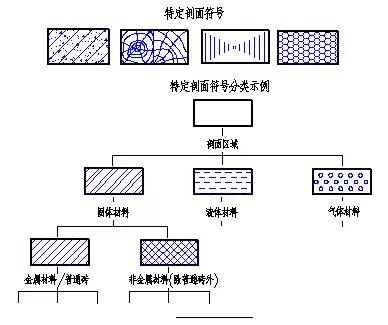

七、特定材料的表示若需在剖面区域(GB/T17452)中表示材料类别时,应采用特定的剖面符号。特定剖面符号由相应的标准确定,特定剖面符号的分类示例见附录A(提示的附录)
画剖视图时应注意下面几个问题:
1.剖切面一般应通过物体的对称平面或轴线,以免产生不完整的结构;
2.由于剖切是假想的,所以一个视图取剖视后,其它视图仍应完整画出;

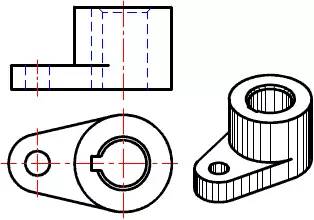

3.为了使图形更加清晰,剖视图中应省略不必要的虚线,如图(a)中的虚线可省略,画成图(b)形式。但如果画出某一虚线有助于读图时,也可画出虚线,如图(c)所示;
4.要仔细分析被剖切孔、槽的结构形状,以免产生错漏。

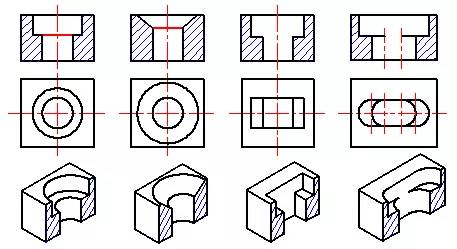

不要漏画平面积聚投影不要漏画交线不要多画投影不要多画或少画线段不同结构的剖视

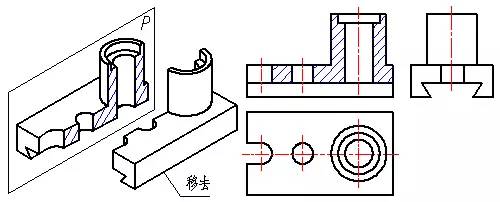

3、剖视图的种类
剖视图可分为全剖视图、半剖视图和局部剖视图。
一、全剖视图
用一个剖切面完全剖开物体后所得到的剖视图称为全剖视图。外形简单的物体可以采用全剖视,如图所示。主视图是从物体前后对称的平面进行全剖视的,剖视图配置在基本视图的位置,并且中间没有其它图形隔开,不加标注。
物体的全剖视

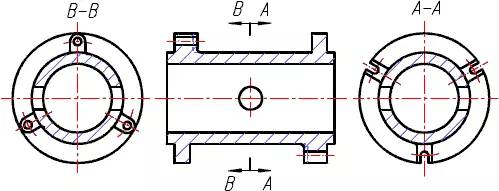

当剖切面在同一位置,而投射方向不同时,要分别画出投射方向和名称,标注方法如图所示。

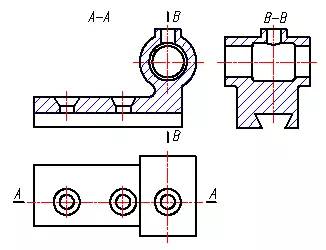

剖切面位置相同的剖视画法与标注
