          【机械制图】图纸中有些尺寸用带方框,是何含义?

          新闻中心 15210

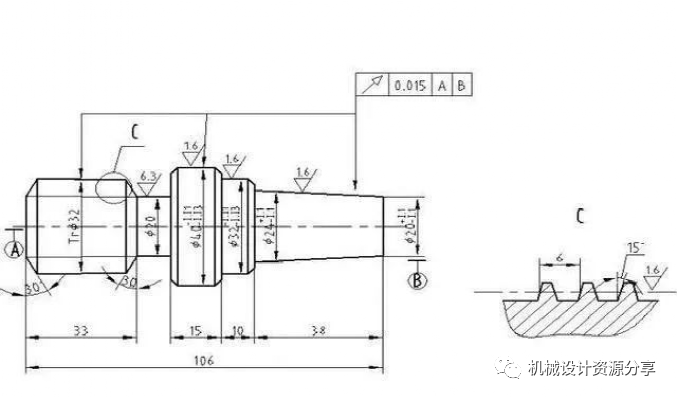

          有的图纸中有的尺寸带有方框,这到底是什么意思呢,设计者到底是什么意图?

          理解1:带方框的都是表示形位公差的标注,但是线型尺寸用带方框又是什么意思呢,标注了尺寸却又没有标注相应形位公差值;

          理解2:我们都知道,带括号的尺寸是参考尺寸,所以也有人理解带方框的尺寸也是同一个意思,就是仅仅作为参考使用,方便加工时可以直接获取尺寸,无需额外计算;

          理解3:也有人说带方框的尺寸是理论正确尺寸,而且是必须要保证的重要尺寸,带方框表示尺寸是要保证的,但具体精度由机床保证不作明确注释。

          到底应该怎么理解正确呢?

          上述理解1是没有依据的,因为形位公差没有这样的标注方式,不可能将尺寸值框起来表示形位公差,况且也没有标注形位公差的值;

          理解2有参考意义,在机械制图的标准上确实有类似用括号括起来进行参考的标注形式,但是用方框框起来表示参考尺寸的方式却不严谨,应该是个别设计人员个人习惯用采用方框框起来表示参考尺寸;

          理解3更是无法说得通,因为如果是必须保证的重要尺寸,应该标注相应的公差,由公差来约束保证尺寸准确性;

          结论:实际上这种括起来的参考尺寸,并没有什么实际的意义,只能是当这个尺寸可以由其他相关尺寸得知,但是为了更直观,所以用参考尺寸标示上。但是标示上之后,成了机械制图中的封闭尺寸了,是不正确的标示方法,所以加上括号表示仅作参考之用,以其他作尺寸作为加工或检测基准。

          但是如果不符合封闭尺寸的定义,就需要跟设计人员沟通下他的真实意图了,或者你看看图纸注解有没有特别说明。
