机械设计中,标准件的选择原则,考虑周全!

新闻中心 1150

一、确定类别

标准紧固件共分十大类,选用时应按标准紧固件的使用场合和其使用功能进行确定。

①螺栓:螺栓一般与螺母(通常再加一个垫圈或两个垫圈)相配,用于起连接和紧固作用的场合。

②螺母:螺母与螺栓相配使用。

③螺钉:螺钉通常是单独(有时加垫圈)使用,一般起紧固或紧定作用。

④螺柱:螺柱一般为两端都带有螺纹(单头螺柱为单端带螺纹),通常将一头罗纹牢固拧入部件机体中,另一端与螺母相配,起连接和紧固的作用,但在很大程度上还具有定距的作用。

⑤垫圈:垫圈放在螺栓、螺钉和螺母等的支承面与工艺支承面之间使用,起防松和减小支承面应力的作用。

⑥自攻螺钉:与自攻螺钉相配的工件螺孔不需预先攻丝,在拧入自攻螺钉的同时,使内螺纹成型。

⑦铆钉:铆钉一端有头部,且杆部无螺纹。使用时将杆部插入被连接件的孔内,然后将杆的端部铆紧,起连接或紧固作用。

⑧销:销在使用时镶如入工件内,通常起连接或定位作用。

⑨挡圈:挡圈通常在轴上或孔内,起限制工件轴向的作用。

⑩木螺钉:木螺钉用于拧入木材,起连接或紧固作用。

二、确定标准和品种

1、品种的选择原则:

⑴从加工、装配的工作效率考虑,在同一机械或工程内,应尽量减少使用标准件的品种。

⑵从经济性考虑,应优先选用商品标准件品种。

⑶根据标准件预期的使用要求,按型式、机械性能、精度和螺纹等方面确定选用品种。

2、型式:

⑴螺栓:

①一般用途螺栓:品种很多,有六角头、方头之分,见国家标准GB5780—GB5790等。

②铰制孔用螺栓:使用时将螺栓紧密镶入铰制成的孔内,以防止工件错位,见GB27等。

③止转螺栓:有方颈、带椎之分,见GB12—15等。

④特殊用途螺栓:如T型槽用螺栓,见GB37;活节螺栓,见GB798;地脚螺栓,见GB799等。

⑤ 钢结构用高强度螺栓连接副:一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合,见GB3632等。

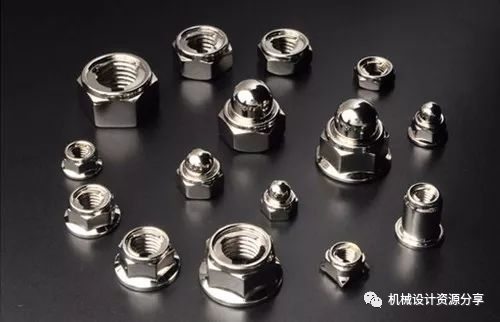

⑵螺母:a

①一般用途螺母:主要指六角螺母,另有方螺母,品种很多,见GB41、GB6170—6177等。

②开槽螺母:主要指六角开槽螺母,即在六角螺母上方加工出糟。它与螺杆带孔螺栓和开口销配合使用,以防止螺栓与螺母的相对转动,见GB6178—6181等。

③锁紧螺母:指具有锁紧功能的螺母,有尼龙嵌件六角锁紧螺母,见GB889、GB6182、GB6183和全金属六角锁紧螺母,见GB6184—6187。

④特殊用途螺母:如碟形螺母,见GB62;环形螺母,见GB63;盖形螺母,见GB802、GB923;滚花螺母,见GB806、GB807和嵌装螺母,见GB809等。

⑶螺钉:

①机器螺钉:因头型和槽型不同而分成许多品种。头型有圆柱头、盘头、沉头和半沉头几种,头部才形为开槽(一字材)和十字槽两种。见GB65、GB67—69及GB818—820等。

②紧定螺钉:紧定螺钉利用其尾端,起防止工件间相互位移及传递较少扭矩的作用。见GB71、GB73——75、GB77、GB78等。

③内六角螺钉:内六角螺钉适用于安装空间较小或螺钉头部需要埋入的场合。,见GB70、GB6190、GB6191和GB2672—2674等。

④特殊用途螺钉:如定位螺钉,见GB72、GB828、GB829;不脱出螺钉,见GB827—839、GB948、GB948和吊环螺钉,见GB825等。

⑷螺柱:

①不等长双头螺柱:适用于一端拧入部件机体,起连接或紧固作用的场合。见GB897—900等。

②等长双头螺柱:适用于连端与螺母相配,起连接或定距作用。见GB901、GB953等。

⑸垫圈:

①平垫圈:用以克服工件支承面不平和增大支承面应力面积。见GB848、GB95—97和GB5287。

②弹簧(弹性)垫圈:弹簧垫圈见GB93、GB859等,弹性垫圈见GB860、GB955等。

③止退垫圈:有内齿锁紧垫圈,见GB861;外齿锁紧垫圈,见GB862;单耳止动垫圈,见GB854;双耳止动垫圈,见GB855;圆螺母止动垫圈,见GB858等。

④斜垫圈:为了适应工件支承面的斜度,可使用斜垫圈。有工字钢的用方斜垫圈,见GB852;槽钢的用方斜垫圈,见GB853。
