          机械制图,常用图纸的5种简化画法!特别适合初学者

          1. 当物体具有若干相同结构(齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,并注明结构的总数。

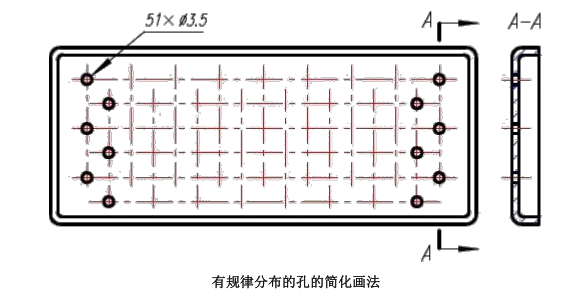

          2. 若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等),可以仅画出一个或几个,其余只需用中心线表示其中心位置,在图中标注孔的尺寸时应注明孔的总数。

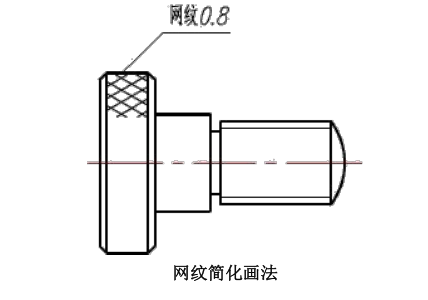

          3. 网状物、编织物或物体上的网纹、滚花部分,可在轮廓线附近用细实线示意画出,并在图上或技术要求中注明这些结构的具体要求。

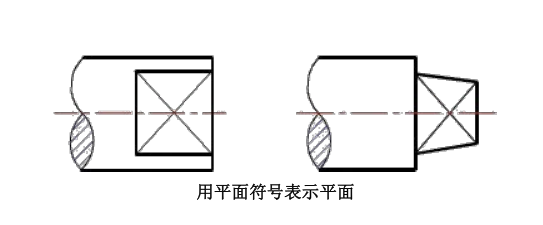

          4. 当图形不能充分表达平面时,可用平面符号(两相交的细实线)表示。

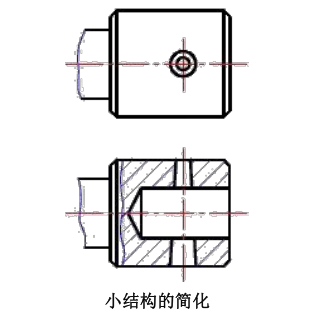

          5. 物体上较小的结构,如在一个图形中已表达清楚时,其它图形可简化或省略。图中主视图上省略了两个小圆,俯视图也简化了相贯线。
