          机械设计常用资料(45)之滚动轴承精度等级的选用

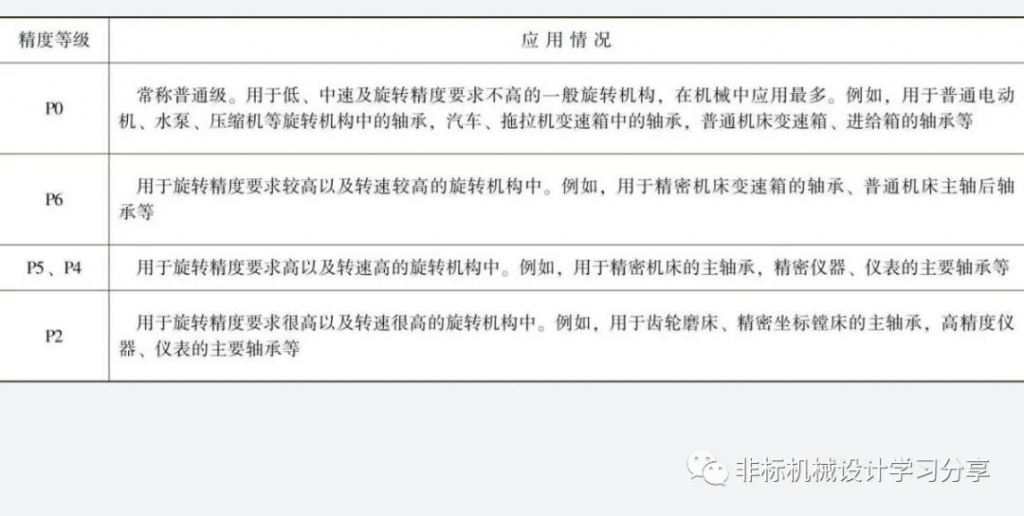

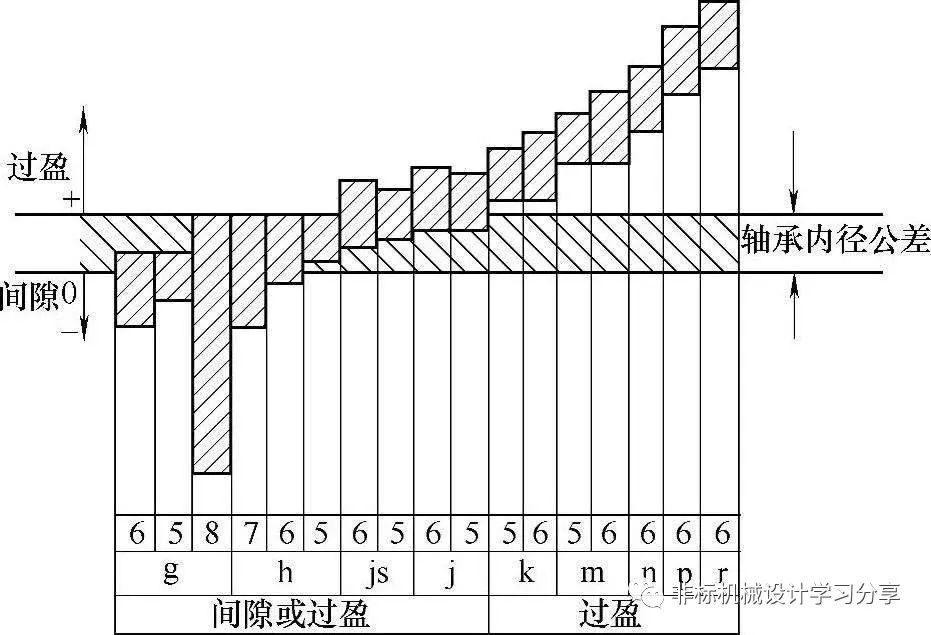

          ②GB/T 307.3—2005中规定了向心轴承(圆锥滚子轴承除外)精度等级分为0、6、5、4、2五级,精度由0级到2级依次升高;圆锥滚子轴承精度分为0、6x、5、4、2五级;推力轴承分为0、6、5、4四级。轴承与轴和外壳配合常用公差带GB/T 275—1993中规定了0级和6(6x)级轴承与轴配合的常用公差带。​③轴承与轴配合常用公差带

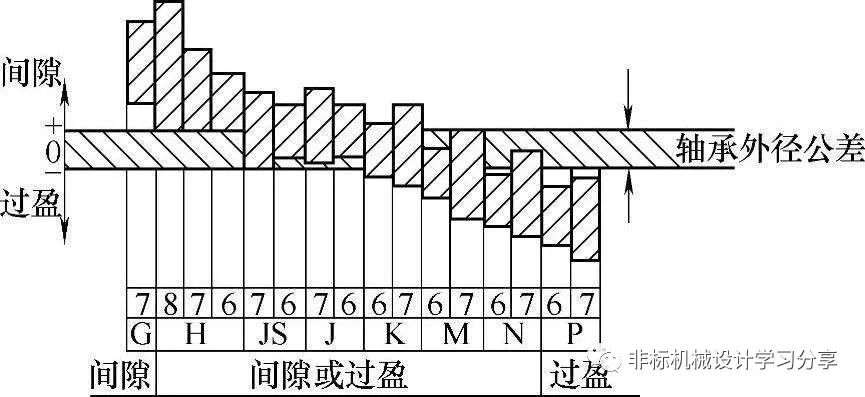

          ④轴承与外壳配合常用公差带

          ​⑤轴承与轴和外壳配合的选用 影响滚动轴承配合选用的因素较多,如载荷类型和大小、工作温度、旋转精度、轴和外壳孔结构与材料等,实际生产中常用类比法确定。
          ⑥注:由于轴承内、外圈易变形,需在装配后靠轴颈和外壳孔校正,为保证轴承正确安装、转动平稳,对轴颈和外壳孔表面规定了圆柱度公差,并采用包容要求,更严格地控制圆柱度误差。为保证轴承工作时有较高的旋转精度,对轴肩和外壳孔肩规定了轴向圆跳动公差,以限制与轴承套圈接触的轴肩及外壳孔肩的倾斜,避免轴承装配后滚道位置不正而导致旋转不稳。
