          截止阀和闸阀可以混用吗?

          为大家介绍一下截止阀和闸阀有什么区别。

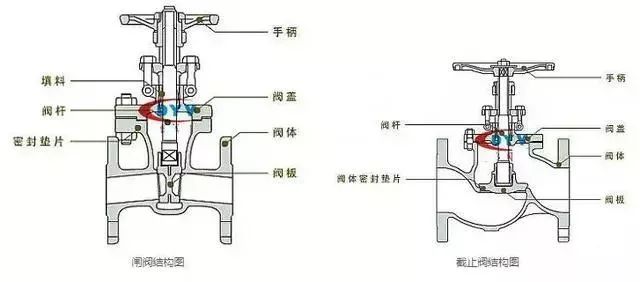

          01、结构上

          安装空间有限的情况下选型要注意:

          闸阀可依靠介质压力紧紧与密封面紧闭,从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦,因此密封面容易磨损,闸阀处于接近关闭时,管道前后压差很大,使密封面磨损更加严重。

          闸阀的结构会比截止阀更复杂,从外形来看,同口径情况下,闸阀要比截止阀高,截止阀要比闸阀长。另外,闸阀还有明杆和暗杆之分。截止阀没有。

          02、工作原理

          截止阀在做开启关闭时,是上升阀杆式的,也就是说转动手轮,手轮会跟着阀杆一起做旋转和升降运动。闸阀是转动手轮,使阀杆做升降运动,手轮本身位置不变。

          流量各不相同,闸阀要求全开或者全关,而截止阀则不需要。截止阀有规定进口和出口方向,闸阀没有进出口方向要求。

          另外,闸阀只有全开或全关两种状态,闸板启闭的行程很大,启闭时间长。截止阀的阀板运动行程要小得多,并且截止阀的阀板可以在运动中停在某一处,做流量调节使用。而闸阀是只能做截断使用,没有其他功能。

          03、性能区别

          截止阀既可以做截断使用,可以做流量调节使用。截止阀的流体阻力比较大,启闭时比较费力,但因为阀板距离密封面距离短,所以启闭行程短。

          闸阀因为只能全开和全关,它在完全打开时,阀体通道内的介质流动阻力几乎为0,所以闸阀的启闭会非常省力,但闸板距离密封面距离远,启闭时间长。
