          齿轮模数

          –正文–

          模数(Gear modules)是齿轮的一个重要参数,它决定了轮齿的大小,通常用m表示。

          齿轮模数被定义为模数制轮齿的一个基本参数,是人为抽象出来用以度量轮齿规模的数。目的是标准化齿轮刀具,减少成本。

          直齿、斜齿和圆锥齿齿轮的模数皆可参考标准模数系列表。

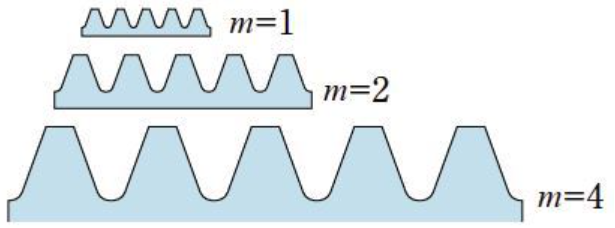

          不同模数,齿条齿形的大小:

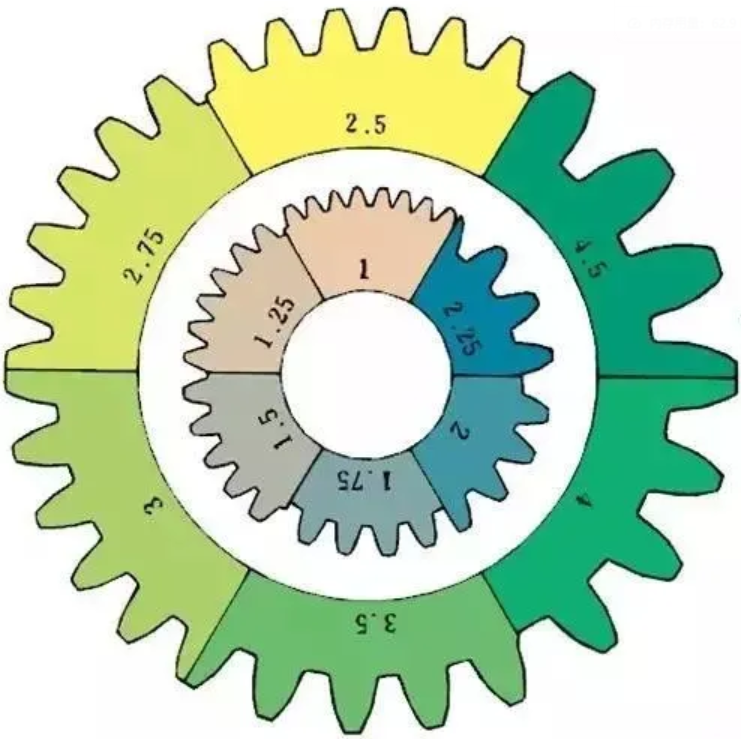

          不同模数,齿轮齿形的大小:

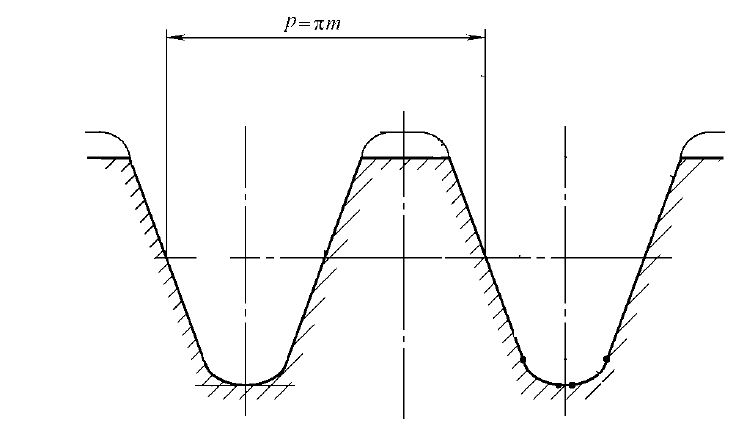

          齿条模数的相关计算:齿距=π*模数,

          p=πm

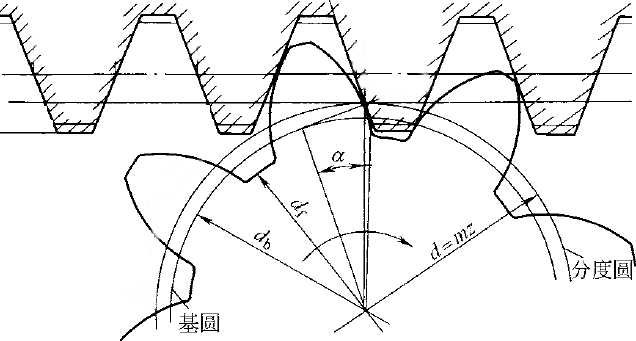

          齿轮模数的相关计算:分度圆直径=模数*齿数,

          d=mz

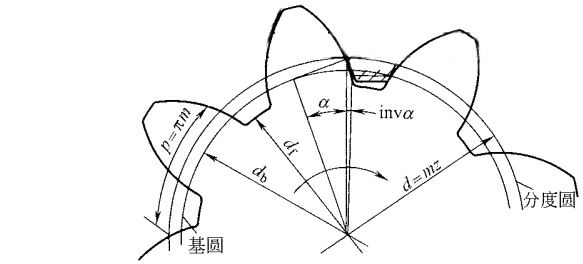

          这2个公式之间是有关系的,可以通过一定的方式互相转换:

          分度圆直径=模数*齿数,

          d=mz

          分度圆周长=π*直径=π*模数*齿数,

          C=πmz

          分度圆齿距=周长/齿数=π*模数*齿数/齿数=π*模数,

          p=πm

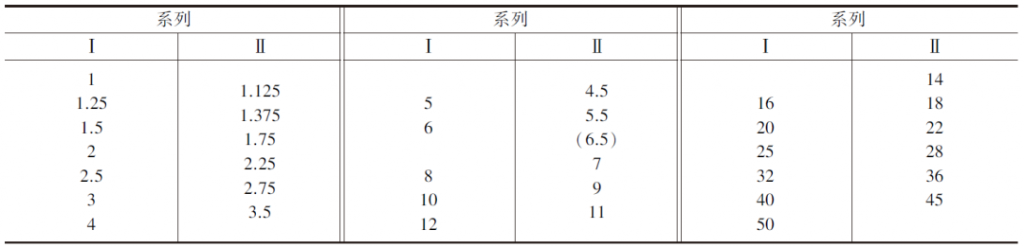

          另外,渐开线圆柱齿轮常用模数如下表,我们一般优先采用第Ⅰ系列法向模数,应避免采用第Ⅱ系列中的法向模数:
