          车刀的安装方法及使用注意事项

          1.车刀安装注意事项

          (1)车刀装夹在刀架上,伸出不宜过长,因为刀杆伸出过长,切削时刚性较差,容易产生振动,影响工件表面质量,甚至损坏车刀。因此在不影响观察和切削的前提下,车刀的伸出长度一般以不超过刀杆厚度的1.5倍为宜。

          (2)车刀下面的垫片要平整,数量尽量少,应以少量的厚垫片代替较多的薄垫片,以防止车削时车刀产生振动,并且安装时垫片应与刀架边缘对齐。

          (3)车刀至少要用两个螺钉压紧在刀架上,并交替逐个旋紧。旋紧时用力不得过大,以防损坏螺钉。

          (4)车刀刀尖一般应与工件旋转中心等高。

          (5)车刀刀杆轴线一般与进给方向垂直或平行。

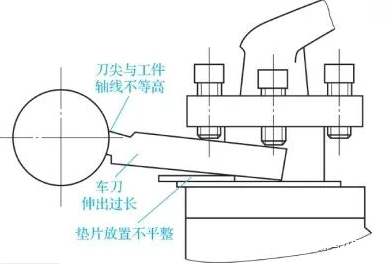

          图3-6所示为车刀安装的一些常见错误。

          2.常用车刀的安装

          常用的45°弯头车刀、90°弯头车刀、切槽刀等车刀安装时除了要满足以上要求外,还需注意以下情况。

          1)45°弯头车刀的安装

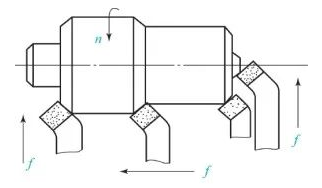

          45°弯头车刀有两个刀尖,一个用于车削工件外圆,另一个用于车削工件端面。另外主、副切削刃在需要时可做左、右倒角,如图3-7所示。

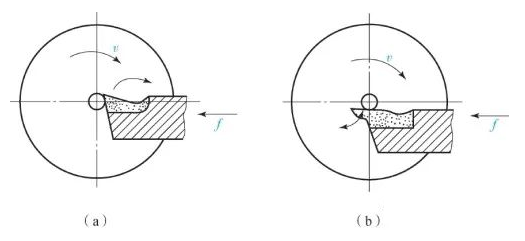

          当用于车端面时,45°车刀的刀尖必须严格与工件旋转中心等高,否则在车至端面中心时会留有小凸台,特别是刀尖低于工件中心时,车至端面中心易使刀尖崩碎,如图3-8所示。

          2)90°弯头车刀的安装

          用90°弯头车刀可车端面和车台阶。车削阶梯轴时,如图3-9所示,可通过安装调整主偏角的大小。粗车时为了增大切削深度、减小刀尖压力,车刀安装取主偏角85°~90°为宜;精车时为了保证台阶面和轴心线的垂直,应取主偏角大于90°(92°~94°为宜)。

          3)切槽刀与螺纹刀具的安装安装切槽刀或螺纹车刀时需注意以下几点:

          (1)刀具的中心线必须与工件轴线垂直,以保证两个副偏角对称。其主切削刃必须与工件轴线平行,否则车成的槽底成锥状。

          (2)用切断刀切断实心工件时,主切削刃必须与工件回转中心等高,否则不能切至中心,而且易崩刃。
