          3D建模

          新闻中心 8760

          简单介绍

          “3D建模”通俗来讲就是利用三维制作软件通过虚拟三维空间构建出具有三维数据的模型。3D建模大概可分两类为:NURBS和多边形网格。

          NURBS对要求精细、弹性与复杂的模型有较好的应用,适合量化生产用途。多边形网格建模是靠拉面方式,适合做效果图与复杂场景动画。综合说来各有长处。

          工业设计领域流行的3D建模软件有很多。大概可分为两类,即CAID和CAD。

          CAID类大概包括Alias Studio,Rhino,等都是很好的外观设计软件,曲面编辑自由,更有利于设计中推敲。

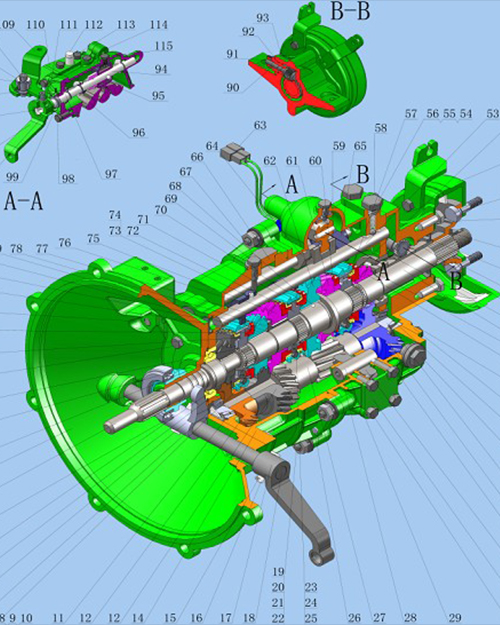

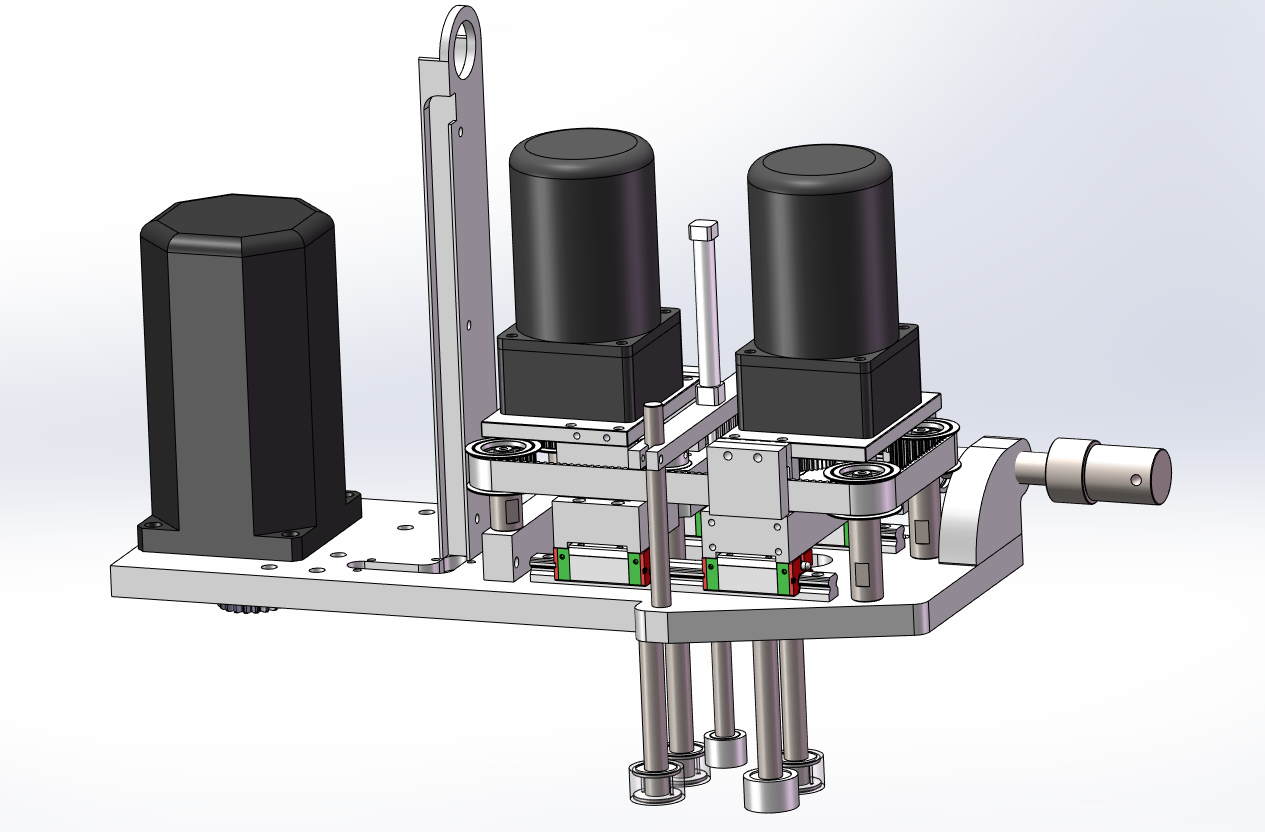

          CAD类也有像Pro/EngineerUG(Unigraphics NX),CATIA,Solidwork等这些实用性很强的工程建模软件,适合模具类专业。

          3D建模的准备工作

          1、3D建模前,建一个空文件,每座楼都用这个文件为开始。

          (1)单位设置为毫米(MM)–两个位置都设。

          (2)制式为PAL,调整合适的关键帧长度。

          (3)打开渲染面版,滤镜设置为Catmull-Rom。

          (4)渲染尺寸为720*576或720*404,高清画面为1920*1080,比例为1.067。

          (5)设置RAY Depth Control下的Maximun Depth为1 ,只打开Enable,其余选项关闭(材质球中光线跟踪在制作过程中,Trace Mode下选择第二项Reflectio)。

          (6)把施工图所涉及的材质分好,建立多个材质球,每个材质都按实际起名,如:玻璃。

          3D建模技巧  中,建立地形、远景、单独特写镜头。

          (1)这些都用一个空文件为开始。

          (2)单位设置为米(M)–两个位置都设。

          (3)材质不设,根据制作物体来设,地形、远景分别最终生成一个复合文件,单独镜头根据镜头本身而定,起名明确。

          (4)调入CAD地形,中心位于MAX空间中轴位置,与地平线高度统一Z轴为0。

          (5)制式为PAL,调整合适的关键贞长度。

          (6)打开渲染面版,滤镜设置为Catmull-Rom。

          (7)渲染尺寸为720*576或720*404,高清画面为1920*1080,比例为1.067。

          (1)前期准备。在作图之前首先要确定所用的单位是毫米,然后用Shift+I将CAD导入3DMAX中。将导入的CAD图形移动到世界坐标(0,0,0),然后全选导入的线将其群组为底图,冻结底图。接着调入其他的CAD平面。打开二维捕捉,将捕捉点设置为垂直和中点,这样便于前期绘图操作。将导入的图层外轮廓叠放在一起,然后将上面图层在TOP图中沿Y轴移动作为参考。

          同理导入建筑的各立面图,将其群组,使其外轮廓线与平面外轮廓对齐,再冻结,作为参考。沿X轴90°旋转立面。如果发现无法捕捉到冻结后的点的话,一定要查看捕捉设置。

          (2)生成实体。有了底图的帮衬,在上面拉墙体就极为容易了,这时候重要的是要保证新建的墙体的面最少,计算量尽可能的少。最好是重新用线描出平面墙的形状,这样画出来的线才是个整体。此时,注意要将“StartNewShape”后面的对号勾掉,画出的线才可能是整体的。然后给墙体体线添加”Extrude”命令,设置建筑的外墙宽度370mm或240mm。同时为了节省面,立面的窗框也作为整体处理。这时候给强体赋上材质。

          3D是three-dimensional的缩写,就是三维图形。在平面里显示三维图形,不像现实世界里,真实的三维空间,有真实的距离空间。计算机里只是看起来很像真实世界,因此在计算机显示的3d图形,就是让人眼看上就像真的一样。人眼有一个特性就是近大远小,就会形成立体感。计算机屏幕是平面二维的,我们之所以能欣赏到真如实物般的三维图像,是因为显示在计算机屏幕上时色彩灰度的不同而使人眼产生视觉上的错觉,而将二维的计算机屏幕感知为三维图像。基于色彩学的有关知识,三维物体边缘的凸出部分一般显高亮度色,而凹下去的部分由于受光线的遮挡而显暗色。
