螺栓作为夹具中常用的一种工具,应用十分广泛,但长期使用的同时也会带来许多问题,如连接松弛、夹紧力不足、螺栓生锈等。在零件加工生产时,由于螺栓的连接松弛,会影响加工的质量、效率。那么如何给螺栓防松呢?

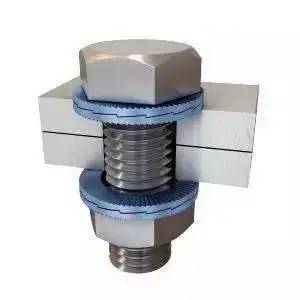

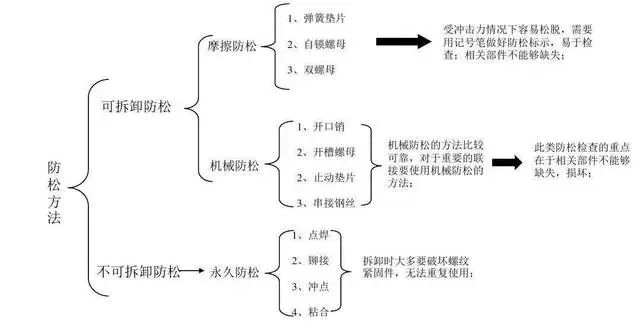

常用的防松方法有三种:摩擦防松、机械防松和永久防松。
防松目的:能更有效的长期工作;提高相关工件的可靠性。
1.双螺母

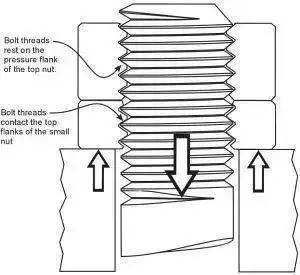

对顶防松螺母原理:双螺母防松时产生两个摩擦力面,第一摩擦力面是螺母与被紧固件之间,第二摩擦力面是螺母与螺母之间。安装时,第一摩擦力面的预紧力为第二摩擦力面的80%。在冲击和振动载荷作用时,第一摩擦力面的摩擦力会减小和消失,但同时,第一螺母会被压缩导致第二摩擦力面的摩擦力进一步加大。螺母松退必须克服第一摩擦力和第二摩擦力,由于第一摩擦力减小的同时第二摩擦力会增大。这样防松效果就会比较好。

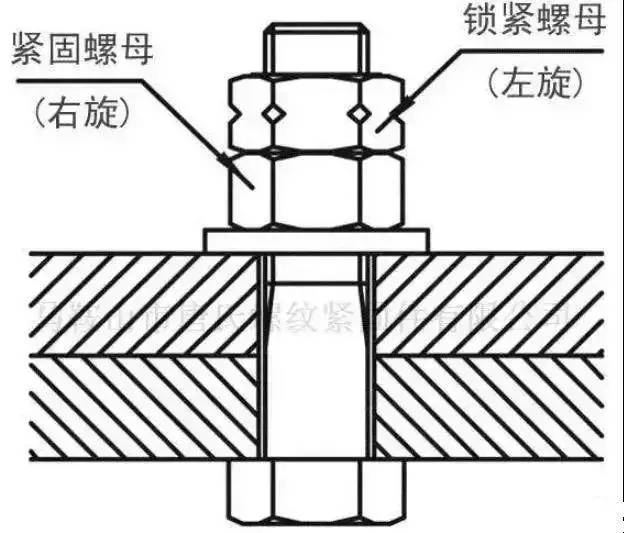

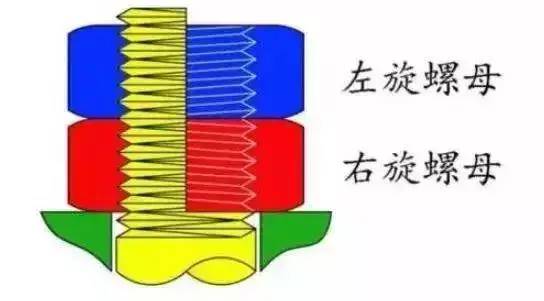

唐氏螺纹防松原理:唐氏螺纹紧固件也是采用双螺母防松,但是,两个螺母的旋转方向相反。在冲击和振动载荷作用时,第一摩摩擦力面的摩擦力会减小和消失。
第一螺母(图中右旋)会产生松退趋势,即螺母向左旋转。但是第二螺母(图中左旋)的旋向与第一螺母的旋向相反,因此第一螺母的松退力直接转换成第二螺母的拧紧力。这样,螺母万万不会松退。
2.30°楔形螺纹防松技术
在30°楔形阴螺纹的牙底处有一个30的°楔形斜面,当螺栓螺母相互拧紧时,螺栓的牙尖就紧紧地顶在阴螺纹的楔形斜面上,从而产生了很大的锁紧力。
由于牙形的角度改变,使施加在螺纹间接触所产生的法向力与螺栓轴成60°角,而不是像普通螺纹那样的30°角。显然30°楔形螺纹法向压力远远大于扣紧压力,因此,所产生的防松摩擦力也就必然大大增加了。

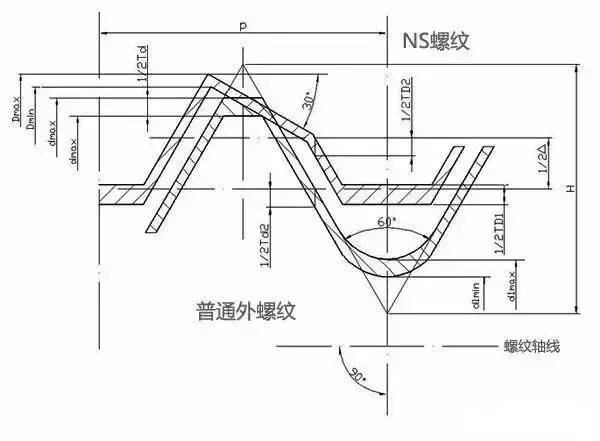

施必牢螺纹结构示意图
从下面的图可以看到二个箭头所表示的力均为Pɑ,传统的60°角螺纹的法向压力P=1.15Pɑ;而30°楔形螺纹由于牙底有一个30度角的楔形斜面,其法向压力的角度、大小均有改变,法向压力P=2Pɑ。
这样,30°楔形螺纹与传统60°螺纹,二者的法向压力之比≈12∶7,防松摩擦力相应地增加了。30°楔形螺纹的楔形面还可以消除普通螺纹受力不均匀、脱扣咬死等问题。

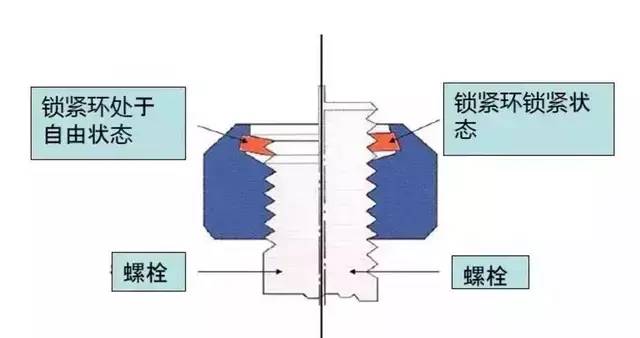

3.自锁螺母
自锁螺母一般是靠摩擦力自锁,咱们上面提到的30°楔形螺纹防松应该属于自锁螺母的范畴。
它分为:用于筑路机械、矿山机械、振动机械设备的高强度自锁螺母,用于宇航、航空、坦克、矿山机械等的尼龙自锁螺母,用于工作压力不大于2atm工作介质为汽油、煤油、水或空气使用温度为-50~100℃的产品上的游动自锁螺母,和弹簧夹自锁螺母。
在螺母与螺丝之间揳入楔子以发挥防止松动的作用
日本哈德洛克偏心式自锁螺母
4.螺纹锁固胶
螺纹锁固胶是(甲基)丙烯酸酯、引发剂、助促进剂、稳定剂(阻聚剂)、染料和填料等按一定比例配合在一起所组成的胶黏剂。

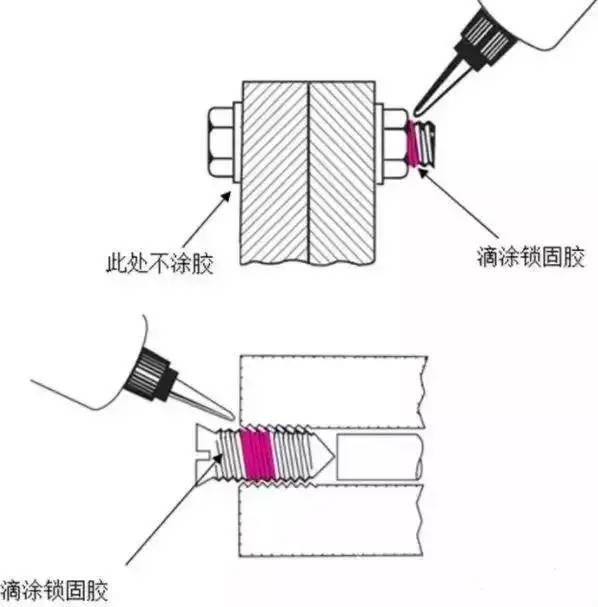

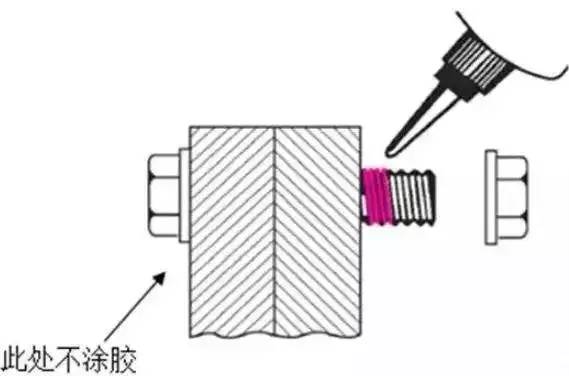

对于通孔工况:将螺栓穿过螺孔,将螺纹锁固胶涂至啮合部螺纹上,装配螺母并上紧至规定力矩。

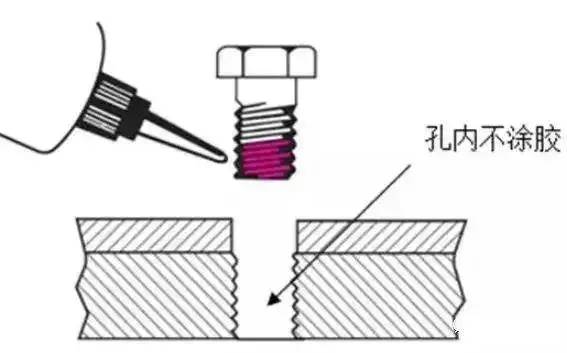

对于螺孔深大于螺栓长的工况:需将锁固胶涂到螺栓的螺纹上,装配并上紧至规定力矩。

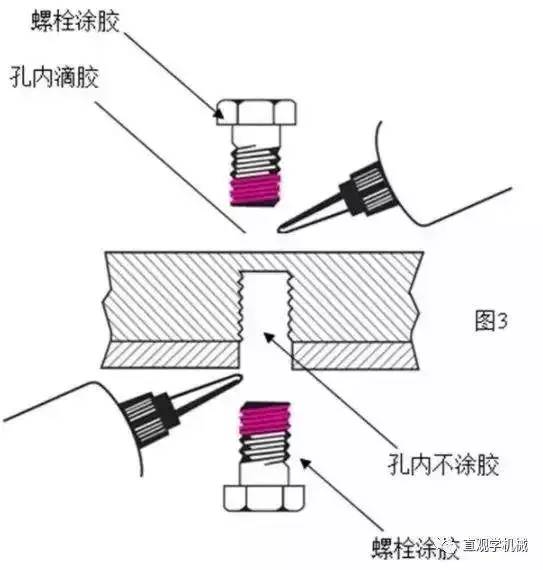

对于盲孔工况:将锁固胶滴至盲孔底部,再将锁固胶涂到螺栓的螺纹上,装配并上紧至规定力矩;如盲孔开口向下,则只需将锁固胶涂在螺栓的螺纹上即可,盲孔内不需涂胶。
对于双头螺栓工况:应将锁固胶滴至螺孔中,再在螺栓上涂锁固胶,将螺柱装配并上紧至规定力矩;装配其它零件后将锁固胶涂在螺柱与螺母啮合部位,装配螺母并上紧至规定力矩;如盲孔开口向下,则孔内不需滴胶。
对于预装配型螺纹紧固件(如可调螺钉):装配并上紧至规定力矩后,将锁固胶滴入螺纹啮合处,使胶液自行渗入即可。
