几种非标自动化设备常用材料介绍

2022/11/14新闻中心 3440

第一种 LY12

LY12是旧牌号，新牌号是2A12,这是一种高强度硬铝，可进行热处理强化，在退火和刚溶火状态下塑性中等，点焊焊接性良好，用气焊和氯弧焊时有形成晶间裂纹的倾向；合金在溶火和冷作硬化后其可切削性能尚好，退火后可切削性低；抗蚀性不高，常采用阳极氧化处理与涂漆方法或表面加包铝层以提高其抗腐蚀能力。LY12为铝一铜一镁系中的典型硬铝合金，其成份比较合理，综合性能较好。很多国家都生产这个合金，是硬铝中用量最大的。该合金的特点是：强度高，有一定的耐热性，可用作150C以下的工作零件。温度高于125C,2024合金的强度比7075铝合金的还高。热状态、退火和新溶火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。抗蚀性较差，但用纯铝包没可以得到有效保护；焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以钾接。

1.组织致密性：

独有的晶粒细化工艺保证，航空产品系列全部通过航空航天用铝合金制品的超声波探伤工序检验，无沙孔、裂纹、气泡及杂质等。

2.内应力（人工时效）:

完美的预拉伸消除内应力工艺处理，彻底消除内应力，产品在加工和受力时也不会翘曲、开裂及变形。

3.公差精度：

产品全部符合美国材料及试验学会规范（ASTM)和航空航天材料规范（AMS),大部分产品的公差指标可超过ASTM1/2公差精度，部分产品公差指标甚至可超过ASTM1/4标准公差精度。

4.加工性能：

将化学成分、强度及硬度的偏差降至最小，加工中不会发生”粘刀”、“崩刀“现象。

5.均匀性：

热处理技术卓越，产品在300mm厚度（或直径）以下，强度、硬度可保持一致。

6.稳定性：

生产工序全部电脑控制，绝少人为偏差，不同批次生产也可保证性能一样。1

7.染色效果：

染色处理效果均匀而有光泽，表面无“条纹”状或“斑点”状、颜色不一的现象发生。

8.抗腐蚀性能:

通过金属及合金的显微检验，具有优良的抗应力腐蚀性能及抗腐蚀鳞状剥落性能，在各种介质（如水蒸气、弱酸、弱碱等）环境下长久使用不会产生四坑或发黑现象。

9.抗高温性能：

在400℃工作环境中不会产生永久变形。

10.弯曲性能：

板材全部通过半导弯曲检验，弯曲180度不会产生开裂现象。

化学成分

硅0.5

铁0.5

铜3.8-4.9

锰0.0-0.9

镁1.2-1.8

铭0.10

锦0.50

锌0.25

钛0.15(5)

其它0.15

铝余量

力学性能

抗拉强度ob(MPa))≥425

条件屈服强度00.2(MPa))275

LY12密度2.78g/cm3

试样尺寸：所有壁厚

注：管材室温纵向力学性能

热处理工艺

状态、退火和新泽火状态下成形性能都比较好，热处理强化效果显著，但热处理工艺要求严格。抗蚀性较差，但用纯铝包覆可以得到有效保护；焊接时易产生裂纹，但采用特殊工艺可以焊接，也可以聊接。

对应号牌

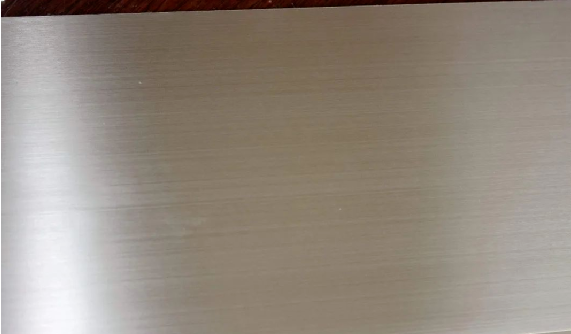

第二种 304不锈钢

304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好，能高到到1000-1200度。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

304不锈钢是一种常见的不锈钢，业内也叫做18/8不锈钢。它的抗腐蚀性能要优于430不锈钢，但是价格又比316不锈钢便宜，因此广泛使用于生活中，例如：一些高档的不锈钢餐具，户外的栏杆等。

虽然此种不锈钢在国内非常常见，但是“304不锈钢”这个称呼却来自于美国。很多人以为304不锈钢是日本的一种型号称呼，但是严格意义来讲，日本的对304不锈钢的正式称呼是“SUS304

304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铭。304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的OCr19Ni9(0Cr18Ni9)不锈钢。

基础信息

304化学牌号为00Cr19Ni10含铭19%,含钛8-10%。

304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、普通化工设备、核能等

304不锈钢化学成份

规格 C Si Mn P S Cr Ni (U) Mo

不锈钢SUS304密度为7.93克/厘米3

SUS304化学成分S0.08$1.002.00050318.00-20.00 8.00~10.50-

产品标准

对于304不锈钢来说是非常重要的一个参数，直接决定着它的抗腐蚀能力，也决定着它的价值。

304中最为重要的元素是Ni,Cr,但是又不仅限于这两个元素。具体的要求由产品标准规定。行业常见判定情况认为只要Ni含量大于8%,Cr含量大于18%,就可以认为是304不锈钢。这也是为什么业内会把这类不锈钢叫做18/8不锈钢的原因。

其实不然，相关的产品标准对304有着非常清楚的规定，而这些产品标准针对不同形状的不锈钢又有一些差异。下面是一些常见的产品标准与测试。

304不锈钢判定

要想确定一个材料是不是304不锈钢，必须满足产品标准中每一个元素的要求，只要有一个不符合，就不能叫做304不锈钢。

1、ASTM A276 (Standard Specification for Stainless Steel Bars 棒材 and Shapes 型材）

2、ASTM A240(Chromium and Chromium-Nickel Stainless Steel Plate 板材，Sheet片材，and Strip带材 for Pressure essels and for General Applications)

3、JISG4305(cold-rolled冷轧stainlesssteelplate板材，sheet片材andstrip带材）

4、JISG4303(Stainlesssteelbars不锈钢棒）

以上四个标准只是常见的几个标准，其实ASTM和JIS中有提到304的不止这几个标准。每个标准其实对304的要求不尽相同，所以要想确定一个材料是不是304,准确的表达方式应该说是否符合某个产品标准中的304要求。

性能

系统描述：304不锈钢是应用最为广泛的一种铭-镇不锈钢，具有良好的耐蚀性、耐热性、低温强度和机械特性。在大气中耐腐蚀，如果是工业性气氛或重污染地区，则需要及时清洁以避免腐蚀。适合用于食品的加工、储存和运输。具有良好的加工性能和可焊性。板式换热器、波纹管、家庭用品、建材、化学、食品工业等。304不锈钢为国家认可的食品级不锈钢。

304不锈钢大图标准

国际不锈钢标示方法

美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中：

①奥氏体型不锈钢用200和300系列的数字标示。

②铁素体和马氏体型不锈钢用400系列的数字表示。例如，某些较普通的奥氏体不锈是以201、304、316以及310为标记。

③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为记，双相（奥氏体一铁素体）,

④不锈、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。

4).标准的分类和分级

4-1分级分类：

①国家标准G②行业标准YB③地方标准①企业标准Q/CB

4-2分类：

①产品标准②包装标准③方法标准①基础标准
