          轴的设计与安装,搞机械的都必须知道!

          新闻中心 3860

          一、轴系的结构设计

          1、合理的轴系结构必须满足下列基本要求:

          2、轴和轴承在预期寿命内不失效;

          3、轴上零件在轴上准确定位与固定,以及轴系在箱体上的可靠固定;

          4、轴系结构有良好的工艺性

          5、好的经济性

          二、轴上零件的装配方案

          轴向零件的轴向定位和固定

          轴上零件的轴向定位方法取决于零件所承受的轴向载荷大小。常用的轴向定位方法有以下几种。

          1、轴肩与轴环定位

          优点:方便可靠、不需要附加零件,能承受的轴向力大;

          缺点:会使轴径增大,阶梯处形成应力集中,阶梯过多将不利于加工。

          用途:这种方法广泛用于各种轴上零件的定位。

          注意要点:为了保证零件与定位面靠紧,轴上过渡圆角半径应小于零件圆角半径或倒角,一般定位高度取为(0.07~0.1)d ,轴环宽度b = 1.4h 。

          2、套筒定位

          简化轴的结构,减小应力集中,结构简单、定位可靠。多用于轴上零件间距离较小的场合。

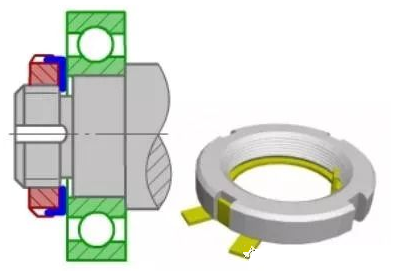

          3、圆螺母定位

          固定可靠,可以承受较大的轴向力,能实现轴上零件的间隙调整。

          4、弹性挡圈定位

          紧定螺钉多用于光轴上零件的固定,并兼有周向固定的作用。适用于轴向力小,转速低的场合

          二、轴上零件的周向定位

          运转时,为了传递转矩或避免与轴发生相对转动,零件在轴上必须周向固定。

          轴上零件的周向定位方法主要有键联接(平键、半圆键、楔键等)、花键联接、弹性环联接、过盈配合联接、销联接、成型联接等等。

          1、平键

          制造简单、装拆方便。用于传递转矩较大,对中性要求一般的场合

          2、花键

          承载能力高,定心好、导向性好。

          适用于传递转矩较大,要求导向性良好的场合

          3、过盈配合

          结构简单、定心好、承载能力高。常与平键联合使用,以承受大的交变、振动和冲击载荷。

          4、销联接

          用于固定不太重要、受力不大,但同时需要周向或轴向固定的零件。

          机器中的轴的位置是靠轴承来定位的

          当轴工作时,既要防止轴向窜动,又要保证轴承工作受热膨胀时的影响(不致受热膨胀而卡死),轴承必须有适当的轴向固定措施。
