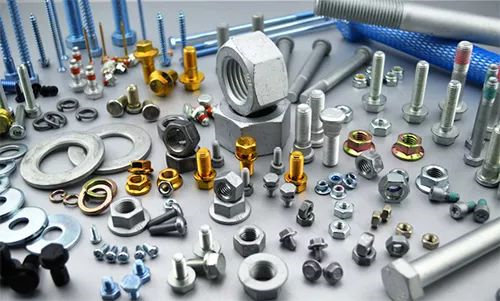

          常用紧固件的选用原则,搞机械设计都用得到

          确定类别

          标准紧固件共分十大类,选用时应按标准紧固件的使用场合和其使用功能进行确定。
          1、螺栓:螺栓一般与螺母(通常再加一个垫圈或两个垫圈)相配,用于起连接和紧固作用的场合。
          2、螺母:螺母与螺栓相配使用。
          3、螺钉:螺钉通常是单独(有时加垫圈)使用,一般起紧固或紧定作用。
          4、螺柱:螺柱一般为两端都带有螺纹(单头螺柱为单端带螺纹),通常将一头罗纹牢固拧入部件机体中,另一端与螺母相配,起连接和紧固的作用,但在很大程度上还具有定距的作用。
          5、垫圈:垫圈放在螺栓、螺钉和螺母等的支承面与工艺支承面之间使用,起防松和减小支承面应力的作用。
          6、自攻螺钉:与自攻螺钉相配的工件螺孔不需预先攻丝,在拧入自攻螺钉的同时,使内螺纹成型。
          7、铆钉:铆钉一端有头部,且杆部无螺纹。使用时将杆部插入被连接件的孔内,然后将杆的端部铆紧,起连接或紧固作用。
          8、销:销在使用时镶如入工件内,通常起连接或定位作用。
          9、挡圈:挡圈通常在轴上或孔内,起限制工件轴向的作用。
          10、木螺钉:木螺钉用于拧入木材,起连接或紧固作用。

          确定标准和品种

          1、品种的选择原则:
          (1)从加工、装配的工作效率考虑,在同一机械或工程内,应尽量减少使用标准件的品种。
          (2)从经济性考虑,应优先选用商品标准件品种。
          (3)根据标准件预期的使用要求,按型式、机械性能、精度和螺纹等方面确定选用品种。
          2、型式:
          (1)螺栓:
          ①一般用途螺栓:品种很多,有六角头、方头之分,见国家标准GB5780—GB5790等。
          ②铰制孔用螺栓:使用时将螺栓紧密镶入铰制成的孔内,以防止工件错位,见GB27等。
          ③止转螺栓:有方颈、带椎之分,见GB12—15等。
          ④特殊用途螺栓:如T型槽用螺栓,见GB37;活节螺栓,见GB798;地脚螺栓,见GB799等。
          ⑤ 钢结构用高强度螺栓连接副:一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合,见GB3632等。
          (2)螺母:
          ①一般用途螺母:主要指六角螺母,另有方螺母,品种很多,见GB41、GB6170—6177等。
          ②开槽螺母:主要指六角开槽螺母,即在六角螺母上方加工出糟。它与螺杆带孔螺栓和开口销配合使用,以防止螺栓与螺母的相对转动,见GB6178—6181等。
          ③锁紧螺母:指具有锁紧功能的螺母,有尼龙嵌件六角锁紧螺母,见GB889、GB6182、GB6183和全金属六角锁紧螺母,见GB6184—6187。
          ④特殊用途螺母:如碟形螺母,见GB62;环形螺母,见GB63;盖形螺母,见GB802、GB923;滚花螺母,见GB806、GB807和嵌装螺母,见GB809等。
          (3)螺钉:
          ①机器螺钉:因头型和槽型不同而分成许多品种。头型有圆柱头、盘头、沉头和半沉头几种,头部才形为开槽(一字材)和十字槽两种。见GB65、GB67—69及GB818—820等。
          ②紧定螺钉:紧定螺钉利用其尾端,起防止工件间相互位移及传递较少扭矩的作用。见GB71、GB73——75、GB77、GB78等。
          ③内六角螺钉:内六角螺钉适用于安装空间较小或螺钉头部需要埋入的场合。见GB70、GB6190、GB6191和GB2672—2674等。
          ④特殊用途螺钉:如定位螺钉,见GB72、GB828、GB829;不脱出螺钉,见GB827—839、GB948、GB948和吊环螺钉,见GB825等。
          (4)螺柱:
          ①不等长双头螺柱:适用于一端拧入部件机体,起连接或紧固作用的场合。见GB897—900等。
          ②等长双头螺柱:适用于连端与螺母相配,起连接或定距作用。见GB901、GB953等。
          (5)垫圈:
          ①平垫圈:用以克服工件支承面不平和增大支承面应力面积。见GB848、GB95—97和GB5287。
          ②弹簧(弹性)垫圈:弹簧垫圈见GB93、GB859等,弹性垫圈见GB860、GB955等。
          ③止退垫圈:有内齿锁紧垫圈,见GB861;外齿锁紧垫圈,见GB862;单耳止动垫圈,见GB854;双耳止动垫圈,见GB855;圆螺母止动垫圈,见GB858等。
          ④斜垫圈:为了适应工件支承面的斜度,可使用斜垫圈。有工字钢的用方斜垫圈,见GB852;槽钢的用方斜垫圈,见GB853。
          (6)自攻螺丝:
          ①普通自攻螺钉:螺纹符合GB5280(自攻螺钉用螺纹),螺距大,适合在薄钢板或铜、铝、塑料上使用。见GB845—847、GB5282—5284等。
          ②自攻锁紧螺钉:螺纹符合普通米制粗牙螺纹,适合在需耐振动场合使用。见GB6560—6564。
          (7)铆钉:
          ①热锻成型铆钉:一般规格较大,多用于机车、船舶及锅炉等,通常需通过热锻使头部成型。见GB863—866。
          ②冷镦成型铆钉:一般直径规格≤16mm,通常通过冷镦使头部成型。见GB867—870、GB109等。
          ③空心和半空心铆钉:空心铆钉,见GB976;半空心铆钉,见GB873—875等。④特殊用途铆钉:有无头铆钉,见GB1016;管状铆钉,见GB975;标牌铆钉,见GB827等。
          ⑤抽芯铆钉:属于单面铆接的铆钉,是近年来广为使用的一种新型铆钉,有迅速、安全、方便等特点,并具有防水、防渗漏的优点。
          (8)销:
          ①圆柱销:有无螺纹圆柱销,见GB119;内螺纹圆柱销,见GB120;外螺纹圆柱销,见GB878;弹性圆柱销,见GB879;带孔圆柱销,见GB880等。
          ②圆锥销:有无螺纹圆柱销,见GB117;内螺纹圆柱销,见GB118;螺尾圆锥销,见GB881;开尾圆锥销,见GB877。
          ③开口销:一般与螺杆带孔螺栓和开槽螺母相配,起防止螺栓、螺母松动的作用。见GB91。
          (9)挡圈:
          ①弹性挡圈:有孔用弹性挡圈。见GB893;轴用弹性挡圈。见GB894及轴用开口挡圈GB896。
          ②钢丝挡圈:有孔用钢丝挡圈,见GB895.1;轴用钢丝挡圈,见GB895.2及钢丝锁圈,见GB921。
          ③轴类件用锁紧挡圈:有用锥销锁紧的挡圈,见GB883;用螺钉锁紧的挡圈,见GB884、GB885等。
          ④轴端挡圈:有用螺钉紧固的轴端挡圈,见GB891和用螺栓紧固的轴端挡圈,见GB892。
          (10)木螺钉:
          因头型和槽型不同而分成许多品种。头型有圆头、沉头、半沉头等几种,头部槽形为开槽(一字槽)和十字槽两种。见GB99—101、GB950—952等。
