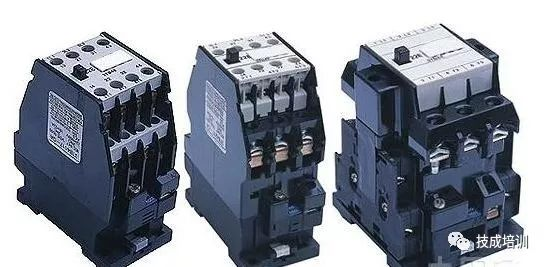

          交流接触器如何接线?内部什么样?

          交流接触器如何接线?

          1、3、5接三相电源,(主电路部分)

          2、4、6接三相电机
          A1、A2 是这个接触器的线圈,接到控制电路里面去,通过控制这个接触器的线圈(A1、A2)来实现控制住电路部分的电机(以小控大)。
          13、14表示这个接触器的辅助触点,NO表示为常开,也就是没通电的情况下13、14是断开的,通电后13、14是闭合的。放在控制电路部分用来自锁(并联在启动按钮上),达到连续运行的目的。

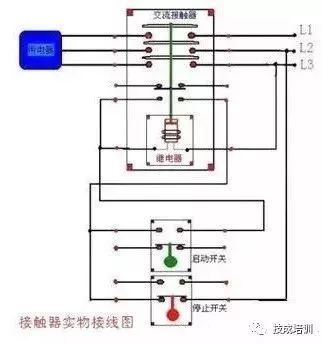

          首先三相电源,分别接接触器的主触点L1、L2、L3,再从接触器的T1、T2、T3接出三根线接电机的三个接线柱,以上是主电路。

          控制电路:从L1引出一根线接停止按钮(停止按钮是常闭的,启动按钮是常开的)从停止按钮出来接启动按钮一端和接触器辅助触点的一端,然后从启动按钮的另一端接辅助触点的另一端(这部分也就是自锁),从这一端出来的线接线圈A1,线圈A2出线接L2或L3。

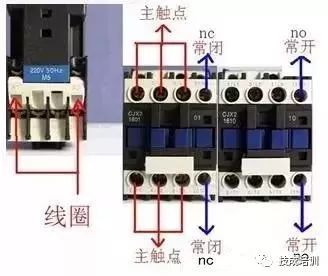

          以施耐德交流接触器为例,首先了解一下几个基本常识,交流接触器有两个基本东西:主触头和辅助出头。主触头,顾名思义,就是和用电器接触的或者接在主回路上,辅助触头就是接在控制回路上,用来控制主回路的。

          主触头一般接到主回路上,先后顺序没有特别要求,辅助触头接到控制回路上,一般要选择的是常开触点、常闭触点。这个选择是根据控制回路的要求而定,一般一个交流接触器如果常开常闭触点不够用,以施耐德为例,可以在最上方加上一个机构,类似于常开常闭触点可供使用。

          判断交流接触器是常开常闭,可以使用万能表的通断量程,当万能表测量时响,证明是常闭触点。如果万能表不响证明是常开触点,用手按一下辅助出头的按钮,常开就会响,常闭就不响。

          交流接触器内部及型号

          交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。

          交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。

          交流接触器在失电后,依靠弹簧复位。另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩,利用电路断开时产生的电磁力,快速拉断电弧,保护接点。接触器具可高频率操作,做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次,电寿命一般则为数十万次至数百万次。
