          外六角和内六角螺栓,该如何选择?

          六角螺栓目前在紧固件行业应用较广泛,相比于一字型、十字型头部,其装配不容易出现滑牙,扭矩也较高。相比于十二角型、多齿型头部,其结构简单,成本低。因此六角螺栓的综合性价较高,目前也是汽车上螺栓用量最多的类型。

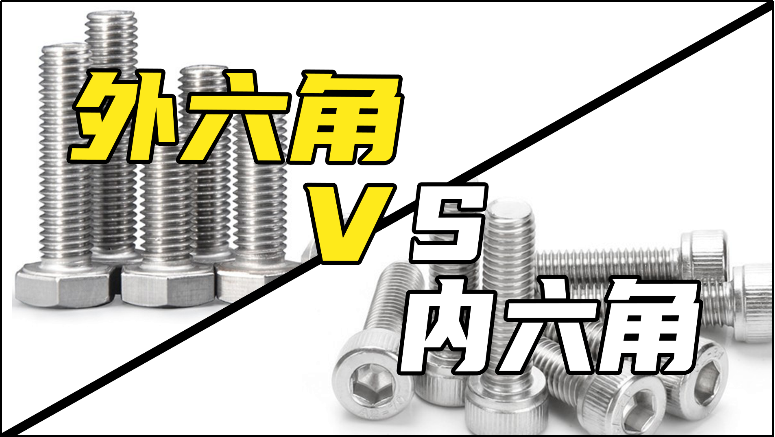

          六角螺栓可分为内六角螺栓和外六角螺栓,这两种螺栓有哪些差异呢?应用时该如何选择?

          本篇文章,从结构、成本、拧紧工具、优缺点和应用范围几个方面展开介绍。
          1结构

          结构上,内六角螺栓和外六角螺栓很容易辨别。螺纹部分基本没有差异,外六角是头部的边呈六边形,头部没有凹陷。为了增大头部承压面积,还可以做成外六角法兰螺栓,该变种应用也非常广泛。内六角螺栓的头部外边是圆的,中间则是凹进去的六边形,比较常见的是圆柱头内六角,还有盘头内六角、沉头内六角、平头内六角,无头螺丝、止付螺钉、机米螺钉等则被称为无头内六角。当然,内六角螺栓为了增加头部接触面积也可以做成内六角法兰螺栓。

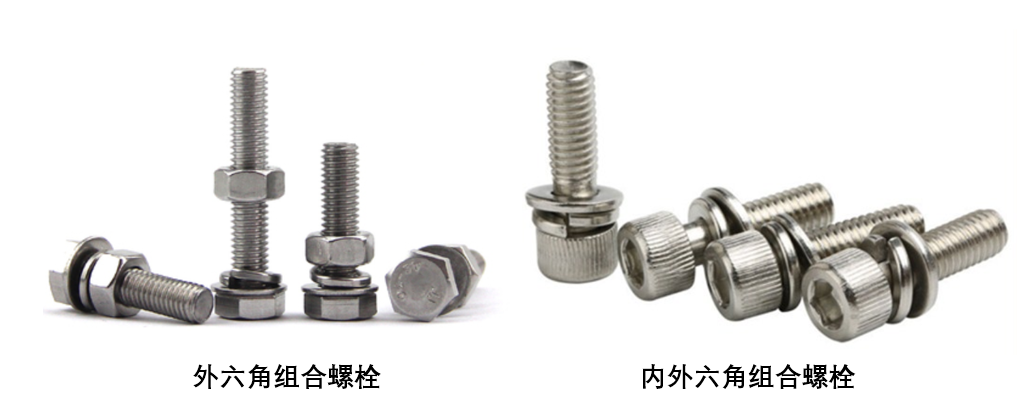

          为了控制螺栓头部摩擦系数或提高防松性能,也可以做成外六角组合螺栓和内六角组合螺栓,如下图所示。

          2成本

          内六角和外六角螺栓的螺纹一般都是通过搓丝而成,采用的搓丝板基本相同,成本上无明显差异。差异点的是头部制造工艺,因为头部结构完全不相同,需采用不同的模具和工艺,内六角螺栓的头部制造成本要高于外六角螺纹的头部制造成本,螺丝君了解到,外六角螺栓的成本仅内六角螺栓的一半。

          3拧紧工具

          这里可分为生活中和生产中的装配。生活中的装配,内六角螺栓用的扳手形状是“L”型,一边长一边短,短的那边拧螺丝,手握长的一边可以省力且更好地紧固螺丝。外六角螺栓是头部成等边六角形的扳手,如活络扳手、梅花扳手、开口扳手等。如下图所示,老铁们有做过家里日常的装配或维修,对以下两种工具应该很熟悉

          生产中的装配,为保证拧紧质量和自动化的要求,会通过定值扭力扳手和高精度拧紧枪进行装配,因此需要匹配相应的拧紧套筒,外六角螺栓的套筒是内凹六角形,内六角螺栓的套筒是外凸六角形,两者根据螺栓头部的大小会有一系列尺寸匹配的套筒。
