          什么是热熔铜螺母

          什么是热熔铜螺母?它有哪些优点,应用场景有哪些呢?

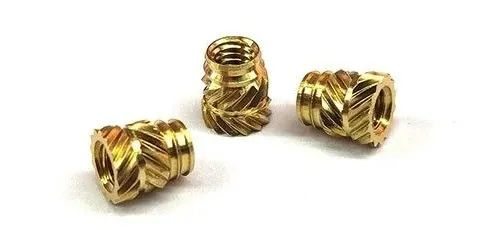

          热熔铜螺母

          铜螺母埋入塑胶件有模具成型预埋、热压、超声波压入、冷压等几种方式。其中热熔埋植是最常见、最通常的埋入方式,一般使用热熔机或手工电烙铁来进行操作。

          热熔铜螺母工艺

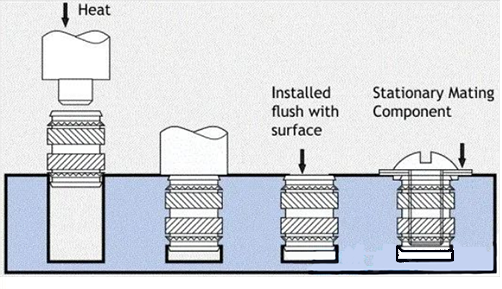

          热熔铜螺母是加热铜螺母到一定温度,使塑料软化,然后压入,这种方式产生的内应力较小,而且螺母的扭拉力效果也很好。

          热熔螺母机熔接原理

          利用电热熔化原理,螺母热熔机准确控制温度变化,配合机械装置来达到产品熔接,特别适合不易熔接、形状不规和较大型的产品。应用于塑胶熔接、埋置螺母、铆接等应用范围。

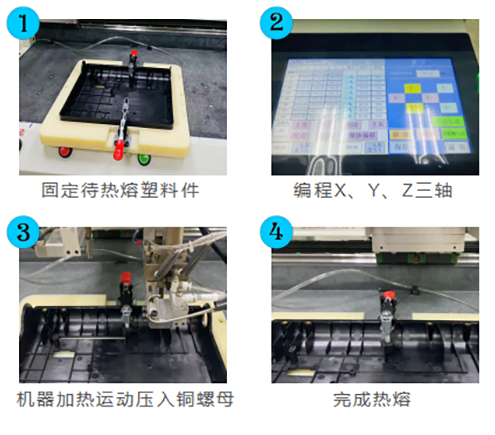

          热熔螺母机熔接工艺

          1.振动送料部分:

          操作工只需每班把相应数量的铜螺母投入到振动盘内,系统会自动的把无序的工件变成有序的排列。送料最大数度为200件/分钟 。

          2.加热进料:

          铜螺母由振动盘出来后滑入高温管(温度可设定)内,进入加热区预热后送入机头准备压入。

          3.埋入:

          将已加热好的铜螺母从机头压入塑料壳上。压入温度可调节,并加限位装置。

          4.运动:

          通过编程控制X、Y、Z三轴驱动并实现精准定位。

          塑胶孔与螺母的选择

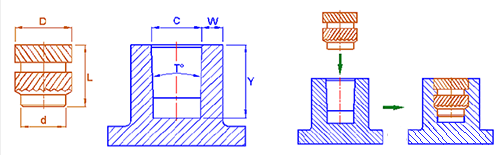

          D:螺母外径  L:螺母长度  d:螺母底座 C:塑胶孔径  W:塑胶孔壁厚  Y:塑胶孔深

          1. d尺寸为螺母底座,也称导向定位部分,在埋入前与塑胶C部分配合,因此 螺母底端d部分要比塑胶BOSS内孔径C尺寸小,以方便定位;

          2. D尺寸为螺母外径,它与塑胶BOSS内孔径C尺寸相配,一般手机螺母塑胶 内孔径比螺母外径小约0.25-0.3mm

          3. L尺寸为螺母长度,它与塑胶BOSS孔深度Y尺寸配合,一般塑胶孔深比螺 母高(长)度大0.5-1.0mm的深度用于储胶;

          4. W为塑胶孔壁厚,一般塑胶BOSS孔肉厚为0.8-1.0mm以上,螺母尺寸规格越大,壁厚越大。

          热熔铜螺母优点及应用

          优点

          1.便于装配和拆卸

          2.提供较高的拉力和扭力

          3.螺纹可以重复使用、较高的锁紧力

          4.降低装配操作技能,紧固可靠

          5.减少所需长度空间

          6.简化孔设计等

          7.可在一定高温条件下应用

          应用

          热熔铜螺母的应用领域广泛,在电子、五金、塑胶、灯饰、玩具、卫浴、家私、医疗、运动器材等行业都有所涉及。

          如:笔记本电脑塑胶外壳、GPS塑胶外壳、路由器塑胶外壳、手机塑胶外壳、无限通讯设施塑胶外壳、家电塑胶外壳、汽车、阀门、电器开关等。
