          变频器的原理是什么?

          导语:变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

          一、变频器的工作原理

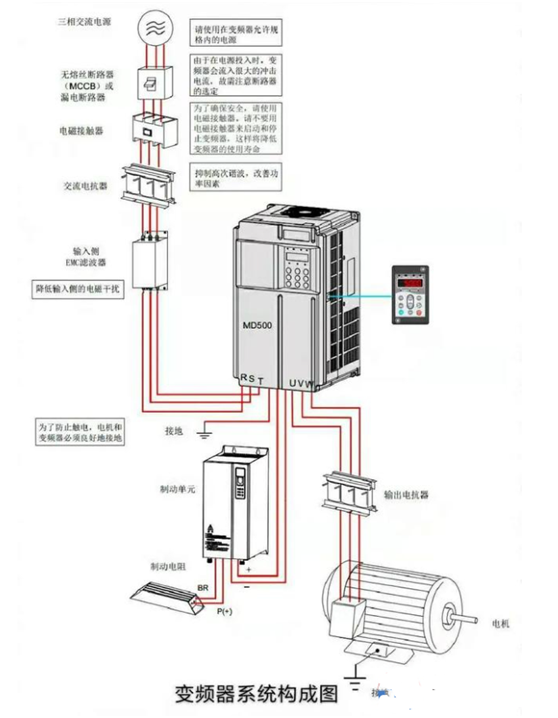

          变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流、滤波、逆变、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的。变频器可分为电压型和电流型两种变频器。

          电压型

          是将电压源的直流变换为交流的变频器,直流回路的滤波是电容。

          电流型

          是将电流源的直流变换为交流的变频器,其直流回路滤波是电感、是整流器、整流器、逆变器。而变频器的主电路由整流器、平波回路和逆变器三部分构成,将工频电源变换为直流功率的”整流器”,吸收在变流器和逆变器产生的电压脉动的”平波回路。
          二、变频器有哪些类型

          1.按输入电压等级分类

          变频器按输入电压等级可分低压变频器和高压变频器,低压变频器国内常见的有单相220 V变频器、三相220 V变频器、i相380 V变频器。高压变频器常见有6 kV、10 kV变压器,控制方式一般是按高低一高变频器或高一高变频器方式进行变换的。

          2.按变换频率的方法分类

          变频器按频率变换的方法分为交-交型变频器和交-直-交型变频器。

          交-交型变频器

          可将工频交流电直接转换成频率、电压均可以控制的交流,故称直接式变频器。

          交-直-交型变频器

          则是先把工频交流电通过整流装置转变成直流电,然后再把直流电变换成频率、电压均可以调节的交流电,故又称为间接型变频器。

          3.按直流电源的性质分类

          在交-直-交型变频器中,按主电路电源变换成直流电源的过程中,直流电源的性质分为电压型变频器和电流型变频器
          三、变频器维护

          1. 要有良好的接地线

          工厂的地线很少断,但一旦断了,变频器很容易被烧坏。因为如果有一台电机漏电,又恰好工厂的地线断掉,强电就会经变频器地线反串入变频器主板,使主板接线端出现强电打火,烧坏主板。所以,要有良好的接地线。

          2. 防止变频器被干扰

          变频器在运行时就好象一台功率较强的干扰器,干扰的源头就在输出模块的6个IGBT管上。有些变频器的开关电源也会造成一定的干扰,电源线及电机线就是干扰器的天线,如果地线接地不良,干扰信号也可通过接在外壳的地线发出去,线路越长干扰范围越大。变频器的干扰信号不仅会干扰周围的电子设备,也会干扰变频器本身。有些变频器本身具有防止干扰信号辐射及输入的功能,有些变频器则无抗干扰功能。如果控制系统在变频器使用变频器的同时还有一些靠模拟信号、脉冲信号通讯的电子设备,如电脑、人机界面、感应器等,选购变频器及布线时就要考虑采取防干扰措施。防止变频器被干扰是一个复杂的问题,要结合现场情况,采取不同的方式。一是加电抗器、滤波器、控制线加磁环。二是利用屏蔽线。三是把变频器放在铁柜里。四是将进出电源线套在铁管里。五是控制线不要与电源线一起走线,布线应纵横有序。六是调低载波频率。七是有良好接地线,但要注意很多变频器控制线公共端并不能接地。

          3. 变频器输入端的空气开关上要加压敏电阻

          有的企业供电的质量不是很高,当供电线路出现故障时,输出的高压电容易把变频器及有关电子仪器烧坏。为有效解决这一问题,可采取被动保护方法,就是在变频器或仪器输入端的空气开关上加压敏电阻(380V用821K,220V471K),当有高压电经过时,压敏就会短路,空气开关跳闸,从而保护了变频器,大大减少变频器故障率。需要强调的是,压敏电阻不可过于靠近变频器,因为当压敏电阻短路爆炸时,产生的金属碎片会到处乱飞,爆炸时发出的强大静电及电磁波会影响变频器功能,轻则会烧断电路板的铜线,重则会烧坏整流模块、开关电源、CPU板及电容等,所以,在变频器外面另加压敏电阻比较好。
