          阀门CV值的意义以及计算软件

          –正文–

          阀门的Cv值定义是阀门开度最大,在阀门的两边压差为1psi情况下,华氏60度清水时每分钟流经调节阀的流量数,以加仑/分计。

          KV定义也是一样,只不过单位不一样,1BAR的压差,每小时流过去水的流量数。换算为Cv=1.167*KV,Cv决定了阀门的流通能力,通过公式可以把现场的工艺参数计算到标准的Cv数值,从而对照阀门的额定Cv进行选择。

          在国外统称为Cv值,国内统称为KV值。

          计算的界面如下图:

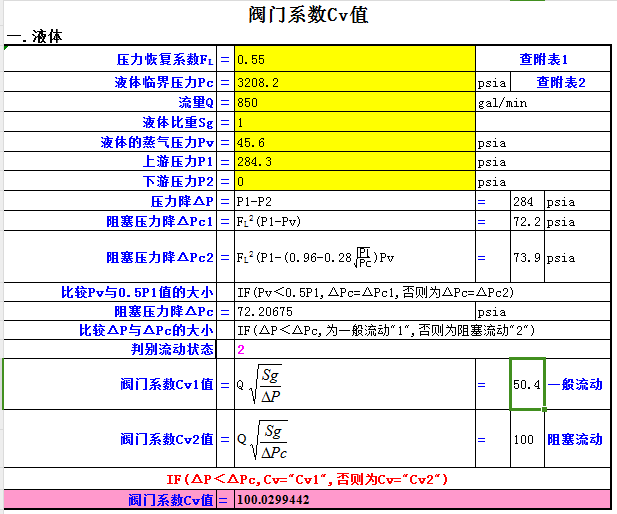

          阀门走液体时的计算界面

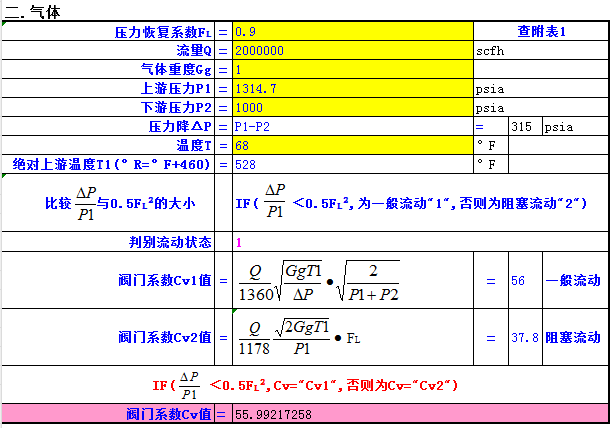

          阀门走气体时的计算界面

          软件使用时只需要在黄色区域内填入相关参数,就能自动计算出数据,

          压力恢复系数以及临界值压力度可以从表格中找到相关的数据。
